工位1要求瓶身触发即输出信号，两个瓶子挨着来料时，两瓶中间必须能识别出无信号间隙。这意味着传感器不仅要有极高的响应速度，还要具备精准的“间隙识别”能力。

难点分析：

1、瓶子种类繁多，透明PET瓶、满水玻璃瓶、带纹路瓶交替上线

2、透明材质导致普通光电传感器光线直接穿透，造成漏检

3、满水透明瓶形成凸透镜效应，光线折射偏移，信号时有时无

4、瓶身不规则纹路导致反射光不稳定

针对计数工位“每瓶独立触发、中间无信号”的严苛要求，明治推荐选用 PE2-N 光纤放大器 + PD-C62 漫反射光纤头的微秒级高速计数组合方案。

1.高速响应，精准分辨瓶界

PE1 光纤放大器响应时间最快仅160μs，即便是瓶子紧密排列、高速通过，也能精准分辨每一瓶的边界，确保“两瓶中间无信号”的计数要求。

2. 同轴光

PD-C62 光纤头采用同轴光学设计，可以精准聚焦在瓶身的特定位置，有效避开瓶身不规则纹路造成的信号波动。

3. 功率可调，专治透明瓶

 通过调整放大器发射功率（1-100可调），在透明瓶体上采用“以弱光找边界”的策略——功率调低后，透明瓶透过的光减少，有无瓶子的入光量差异反而更明显，检测稳定性大幅提升。

调试要点：

将 PE1 发射功率从默认100适当降低（建议先调至60-80），增大透明瓶“有/无”状态的入光量差异

选用亮开（L.on）模式，有瓶时入光量下降即输出信号

光纤头对准瓶身中部，避开瓶底、瓶口等透光率突变区域

 工位2要求瓶身所有位置均能触发信号，两瓶挨着来料时信号持续不断。这要求传感器具备大面积覆盖能力，且不受瓶子偏移、异形等因素影响。

 难点分析：

1、普通点状光电传感器，瓶子稍微偏移就漏信号

2、两瓶紧挨着时，瓶缝处信号意外断开，造成误判

3、异形瓶无法被点状光斑完全覆盖

防拥堵工位要求“瓶身所有位置均能触发、两瓶紧挨中间信号不断”。经过实地评估，方法一（光纤传感器方案） 和 方法二（回归反射型光电方案） 均能满足检测需求，但各有侧重。

方案1：

与工位1采用相同的光纤组合方案，利用漫反射原理检测瓶身。

防水性能优秀：光纤头为不锈钢材质，在潮湿、有水汽的灌装环境中表现稳定

响应速度极快：160μs响应时间，可应对超高速度瓶流

安装灵活：光纤头体积小巧（M6螺纹），可安装在狭小空间

方案2：

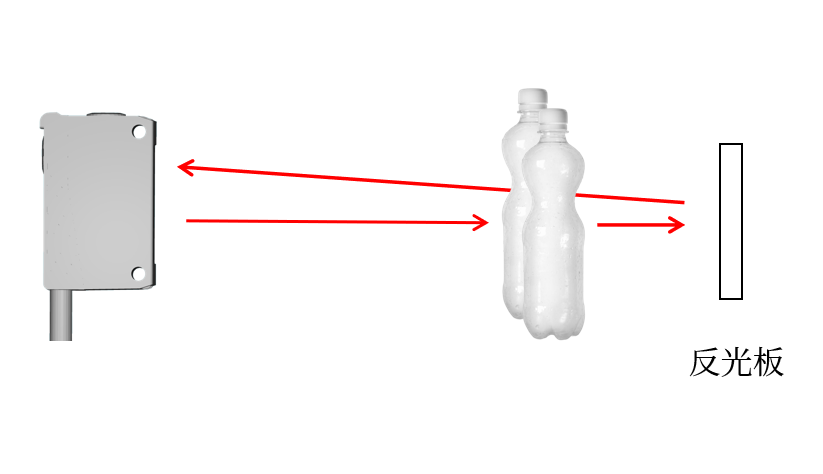

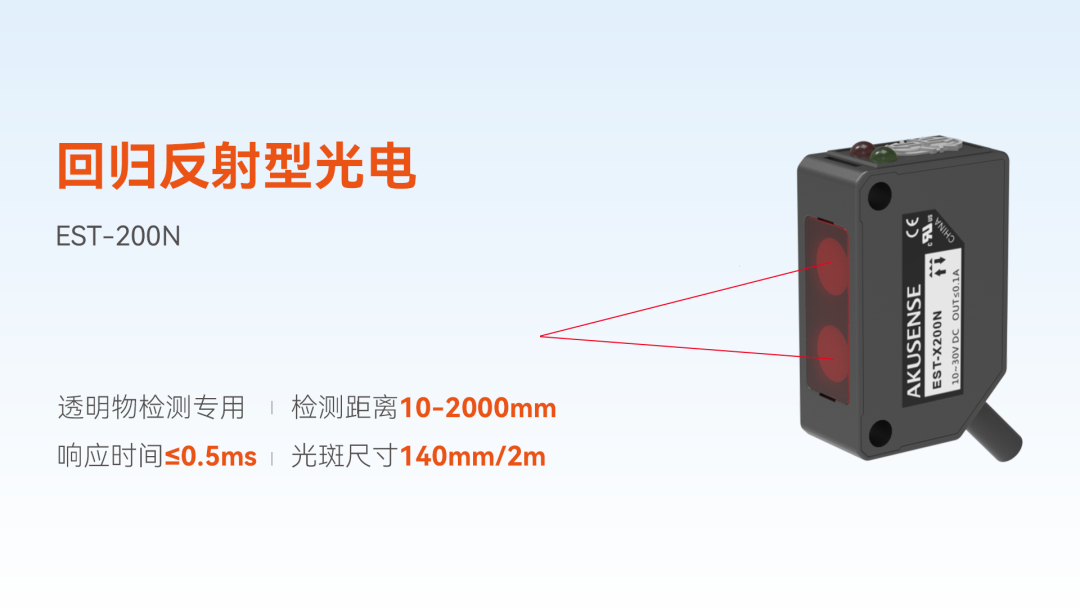

EST-200N 是明治专为透明物体检测设计的回归反射型光电传感器。

检测效果优：回归反射+同轴光束设计，发射与接收同轴。光束穿透瓶体后被反光板反射回来，只要有瓶子遮挡光路即触发信号。

光斑尺寸达 φ140mm/2m，实现“瓶身所有位置均能触发”；两瓶紧挨时，光斑始终被至少一个瓶子遮挡，中间信号不断

调试简单：多圈电位器灵敏度调节

检测距离宽：10~2000mm 可调，适应不同安装位置

抗环境光干扰能力强：环境照度耐受达太阳光10000 lux以下

专为透明体优化：采用红光LED 660nm光源，对透明PET/玻璃瓶具有良好的穿透与遮挡平衡

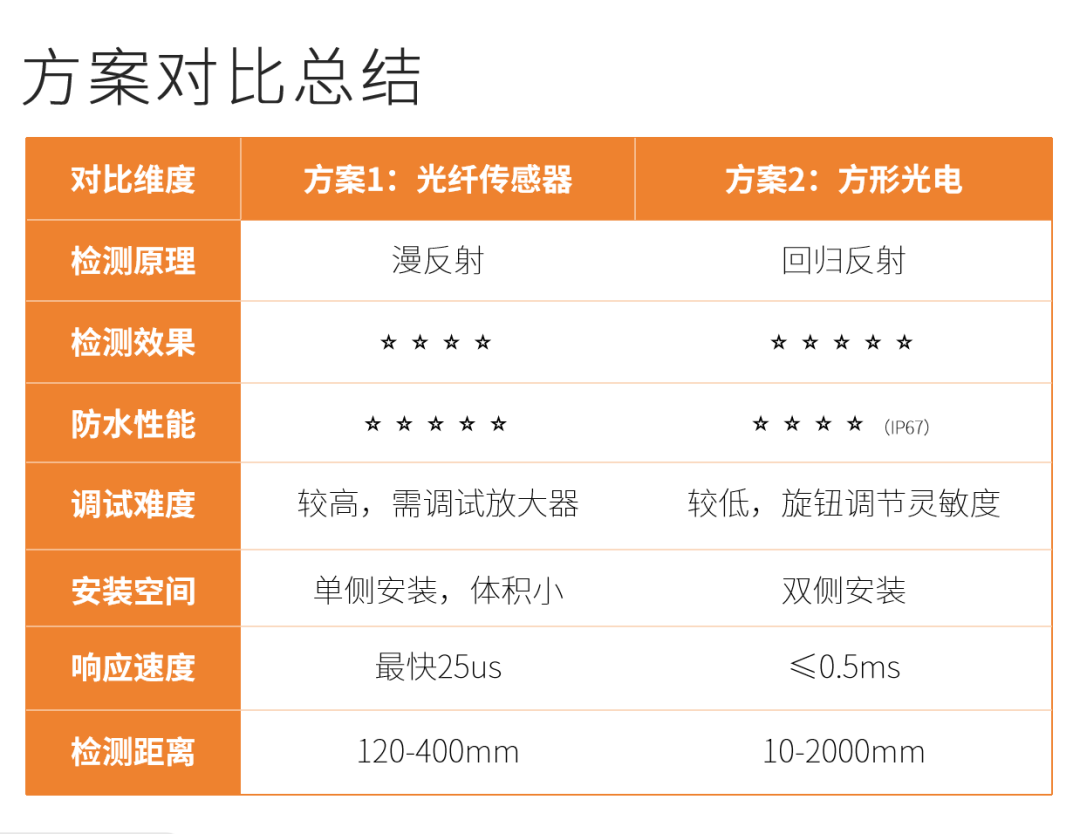

选型建议：

追求最优检测效果、安装空间充足 → 优先选择方法2：EST-200N，检测效果更优、调试更简单

现场环境潮湿多水、安装空间受限 → 优先选择方法1：PE1-N + PD-C62，防水性能更优、单侧安装更灵活

两套方案均已在实际灌装线场景中得到验证，均能稳定应对透明瓶、满水瓶、纹路瓶的防拥堵检测需求。您可以根据产线的实际工况——是更看重检测效果，还是更看重防水性能——灵活选择。
