为什么要输出4-20mA的电流我就不赘述了：【学渣分析，有错误的地方还请大家指出，感谢支持】

　　我们先看一下是用最简单的电路来输出4-20ma电流：

　　计算过程：虚断、 虚短

　　虚断：① v- = v ② v / R2 = Iout(被控制输出的电流大小)

　　虚短：③ v+=v-

　　所以 Iout = V+ / R2 即通过Vin单片机的输入电压来控制通过R2电阻输出的电流大小。

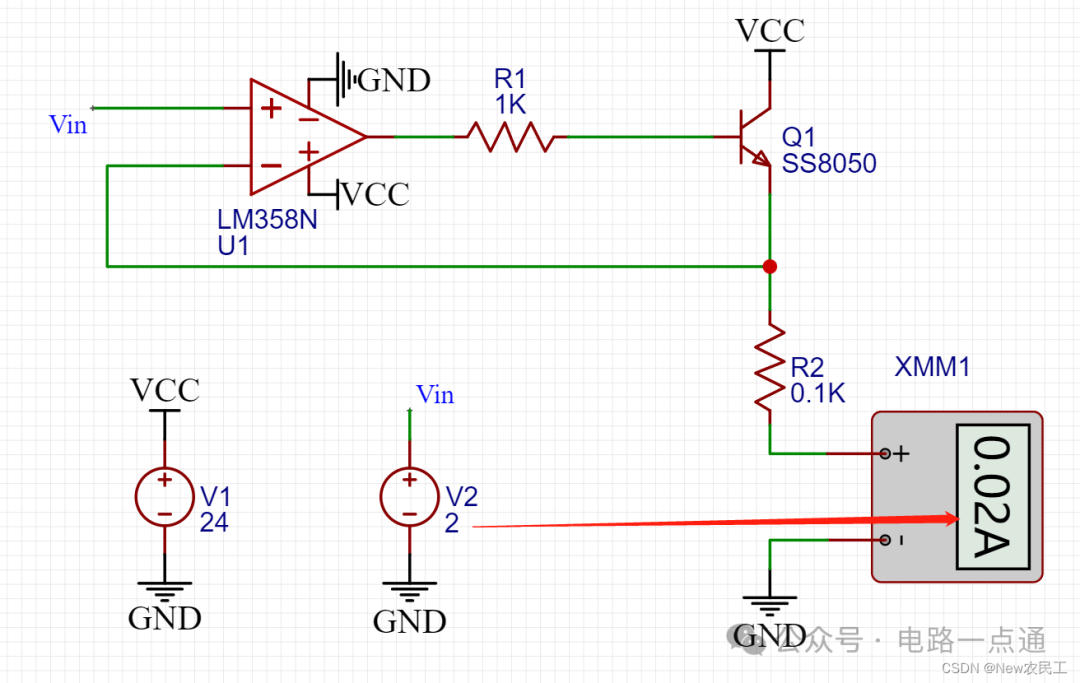

　　上图是仿真的结构，当Vin输入为3V的时候，通过R2的电流为30mA。

　　想利用这个电流输出4-20mA 只需要控制Vin范围在 0.4V~2V. 如下图所示

　　======================分割线==========================

　　接下来看这个：

　　最终我们要求出Iout和Vin的关系：

　　虚断虚短：

　　虚短：① V- = V+

　　虚断：③ Ir4 = Ir1 ④ Iout = Ir3 = Ir2

　　③ 得到 (V – V-)/R4 = V-/R1 ④得到 Iout = (Vout – V+)/R3 = (V+ – Vin)/R2

　　③ 得到V = 2V- = 2V+ ④得到 Vout = 2V+ – Vin

　　Iout = (V- Vout)/R5 带入③④得 Iout = Vin/R5

　　即通过控制Vin输入来控制电流输出大小。
