对于常见的一些动力电池充电器，如电动车充电器，设计时有时会考虑当充电器的输出端未接入电池时，充电器不输出电压。具体这个功能是怎样实现的呢?请看以下下图：

　　上图左边输入端是充电器的电源次级输出端，当充电器插入市电时，会有70V左右的电压(根据充电器型号不同，电压会有不同)。

　　当充电器的输出端未接入电池时，Q1的基极没有电流回路，Q1不导通，双向二极管DB3不会导通，故可控硅Q2不导通，电源次级输出的充电电压没有形成电流回路，所以此时在充电器的输出端是没有输出电压的。即使此时你在适配器的输出端接入一个电阻负载，同样，此时充电器的输出端也是没有输出电压的，为什么呢?同样的解释，因为可控硅Q2还是没有导通的条件，放电电流回路还是没有形成。

　　接下来我们看看，当我们在充电器的输出端接入电池时会发生什么?

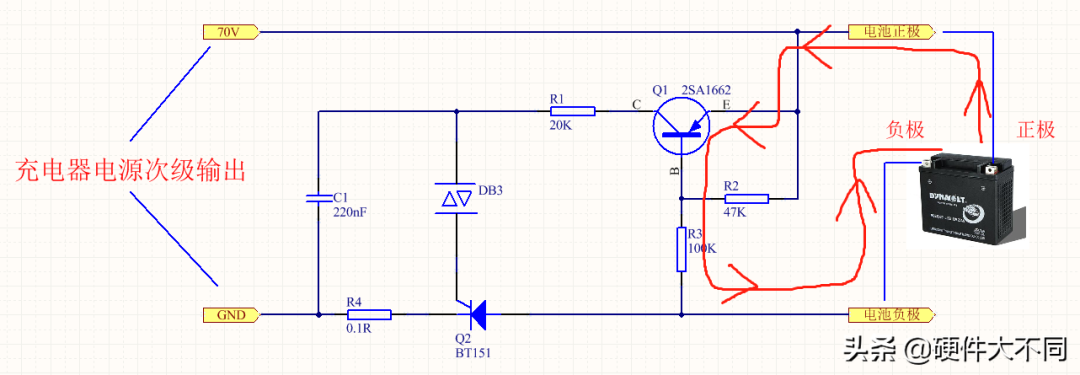

　　当我们接入电池时，电池本身会有一定的电量，电池端会有一定的电压，电池的电压会由从电池正极--Q1发射极--Q1基极--R3--电池负极，形成一个电流回路，Q1会导通，如下图：

　　Q1基极电流回路

　　当Q1导通后，双向二极管DB3会导通，接着可控硅Q2被触发导通，电源次级输出的充电电压对电池会形成一个电流回路，电池正常充电，如下图：

　　可控硅触发电流回路

　　电池充电回路形成

　　此电路的重点在于利用待充电电池的剩余电量，给Q1的导通提供条件，该电路实现的前提是电池不能完全亏电，必须要有一点电量。
