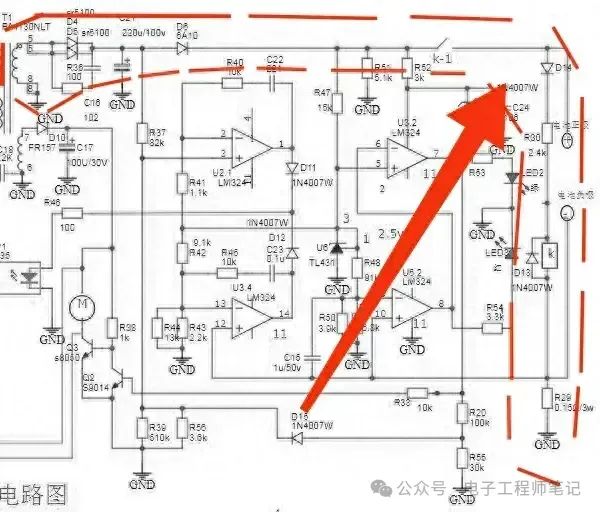

　　这是一个充电器防反接电路，该电路在没有电池接入或电池接反，在电池接入端是没有电压输出的。

　　只有把电池接入端(+)接电池正极，电池接入端(-)接电池负极，并且电池要有最低电量，这样才能给电池充电的。

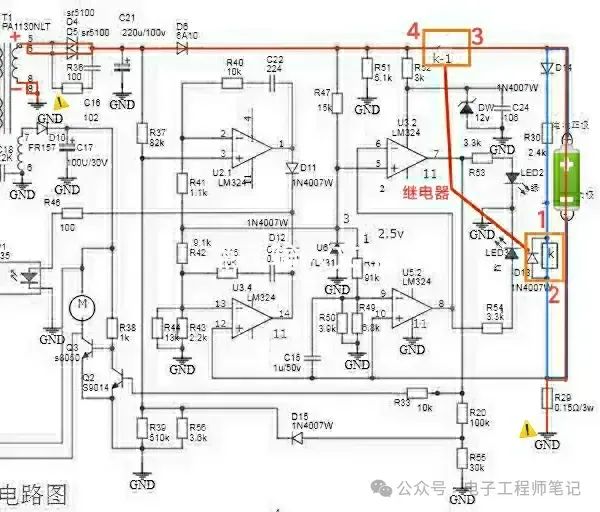

　　首先电池正极流出的电流经电池接入端(+)、D14、R30，继电器1、2引脚，电池接入端(-)流回电池负极，形成电池供电电流回路，即:蓝色标记线所示。继电器1、2引脚得电，3、4引脚吸合导通。

　　继电器3、4引脚吸合导通后，次极充电绕组感生电动势的感生电流由感生电动势+流出，经D4、D5整流、C21滤波、D8防倒灌、继电器3、4引脚、电池接入端(+)、电池正极、电池负极、电池接入端(-)、R29、接地、接地、感生电动势-，构成次极充电绕组充电电流回路，给电池进行充电。
