今天给大家分享的是：多层PCB阻抗线走线技巧

　　一、什么是 PCB 阻抗?

　　PCB 阻抗是高频工作时电路的电容和电感的组合，虽然也是以Ω为单位测量，但是与作为直流特性的电阻有些不同，阻抗是一种交流特性，意味着与频率有关，而电阻则不是。

　　二、阻抗对 PCB的意义

　　PCB 要实现高速数据传输，阻抗匹配是必须的事情。

　　以手机USB接口为例，可以实现2个方向同步传输数据、速度快，成本低。常见的2种类型是A型、B型和C型。

　　USB协议中定义(D+、D-)、(TX+、TX-)、(Rx+、RX-)差分信号线传输数字信号。为了保证传输信号的稳定性，PCB设计差分线必须严格按照差分信号的走线规则。

　　三、多层PCB阻抗走线的一些注意事项

　　1、元件PAD尽量靠近排列，缩短PADS之间的距离，使差分线尽可能短，过孔尽可能少。

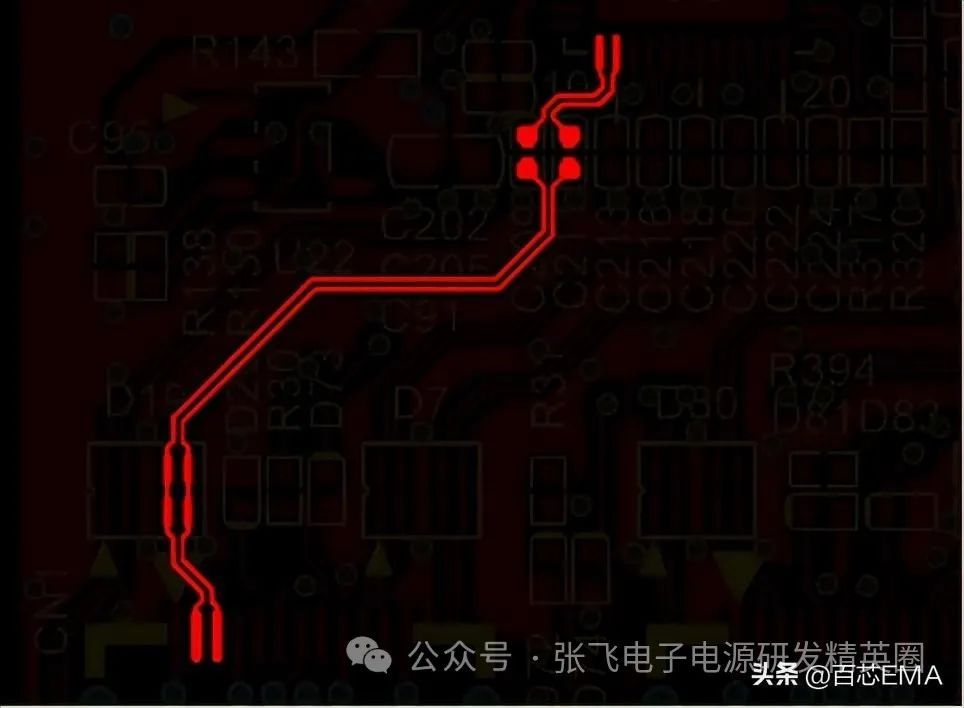

　　元件PAD尽量靠近排列

　　2、路线应平行，对称，不允许走90°角线，应走45°或圆弧走线。线间距控制在4mil以内。

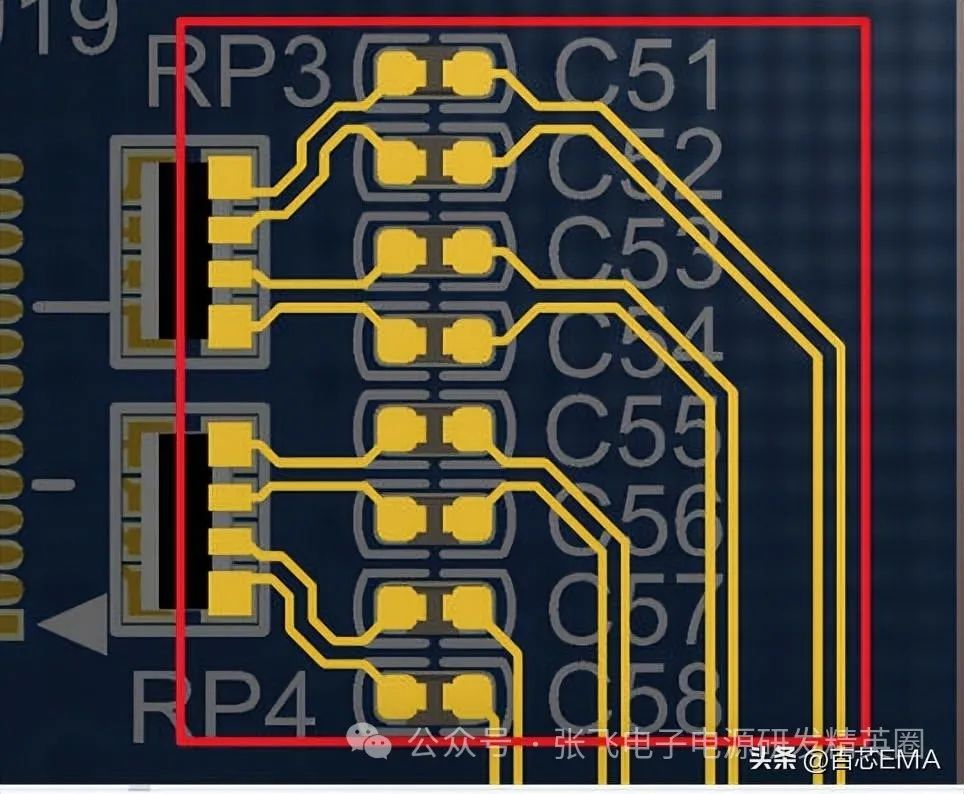

　　走45°或圆弧走线

　　3、串联电阻、电容时，应上下或左右对齐。

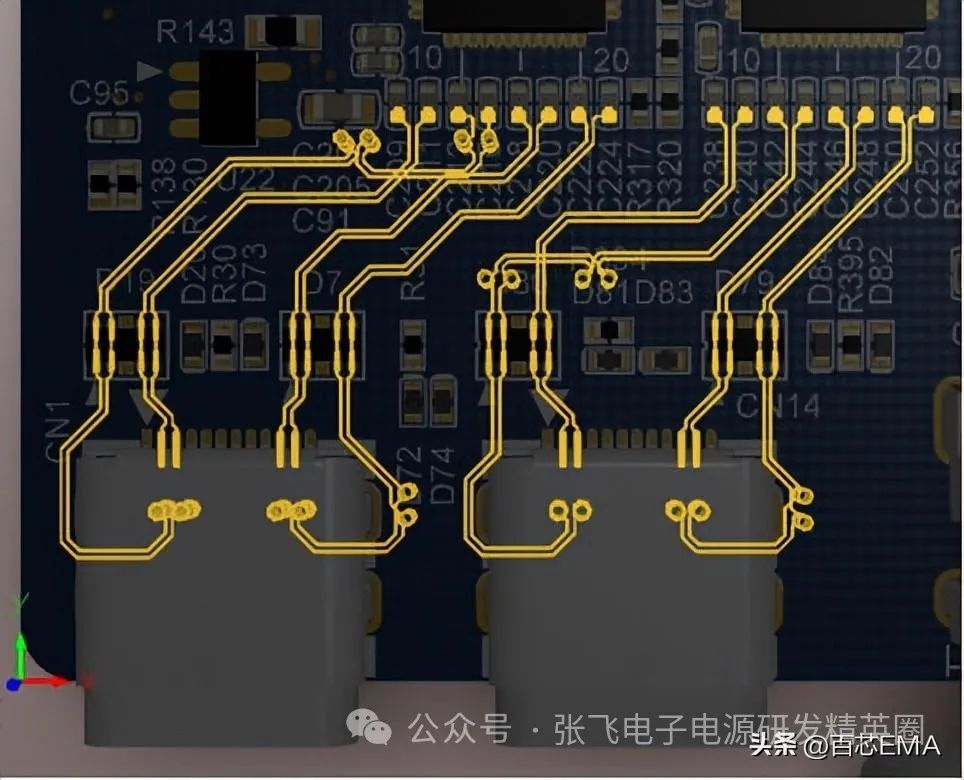

　　上下或左右对齐

　　4、差分阻抗线尽量等距、等距，避免时序偏差和共模干扰。

　　差分阻抗线尽量等距、等距

　　5、由于引脚分布、过孔、走线空间等因素，差分阻抗线长容易不匹配。一旦线路长度不匹配，时序就会发生偏移，从而降低信号质量。因此，需要对差分对的不匹配进行相应的补偿，使线路长度匹配。长度差通常控制在5MIL以内，补偿原则是对出现长度差的部位进行补偿。

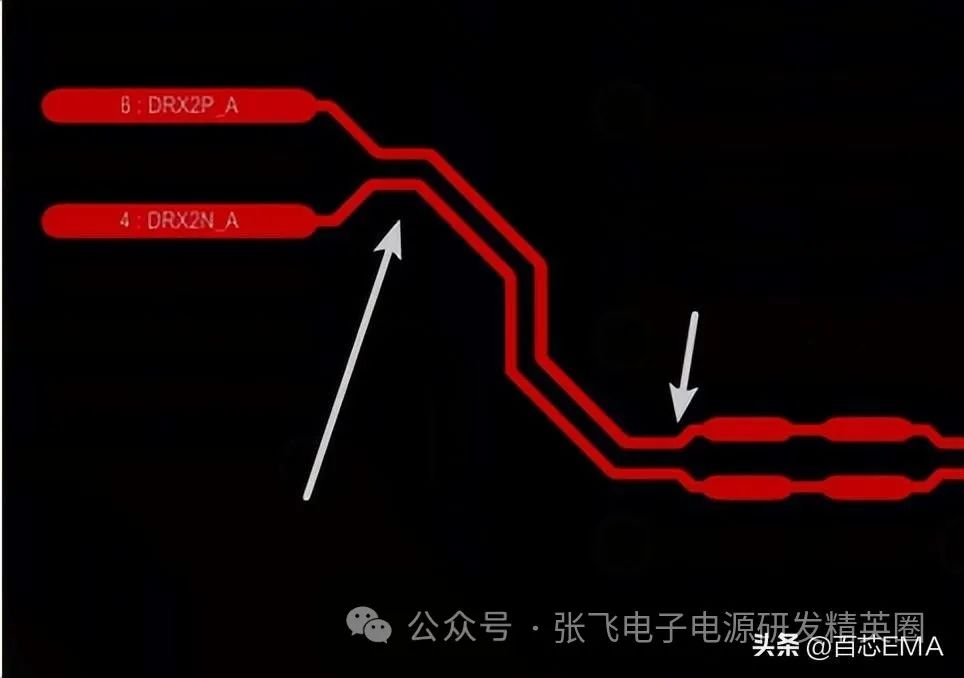

　　对差分对的不匹配进行相应的补偿，使线路长度匹配

　　这里举个例子，参数如下：

　　H1：介质厚度(阻抗线与参考层之间的厚度)

　　ER1：极板介电常数 4.2-4.6(PP 按 4.2 计算，磁芯按 4.5 计算)

　　W1：设计线宽

　　W2：上部线宽 = 设计线宽减去0.5mil

　　S1：两线之间的距离

　　T1：铜厚，一般按1oz(1.4mil)计算

　　C1：C1：基板表面绿油厚度

　　C2：铜箔表面绿油厚度

　　C3：绿油厚度基材表面

　　CER：绿油介电常数3.5

　　使用阻抗计算器计算，可以得到阻抗约为 100。
