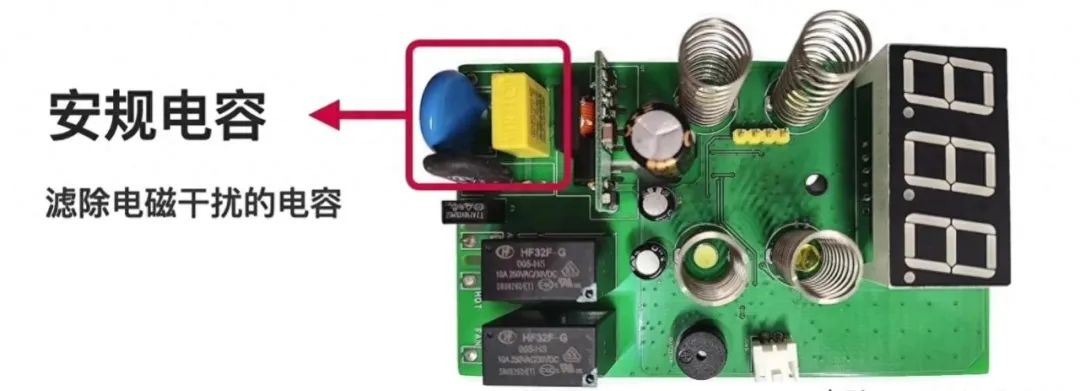

只要是接有220V的电路板，一般都会看见安规电容的存在

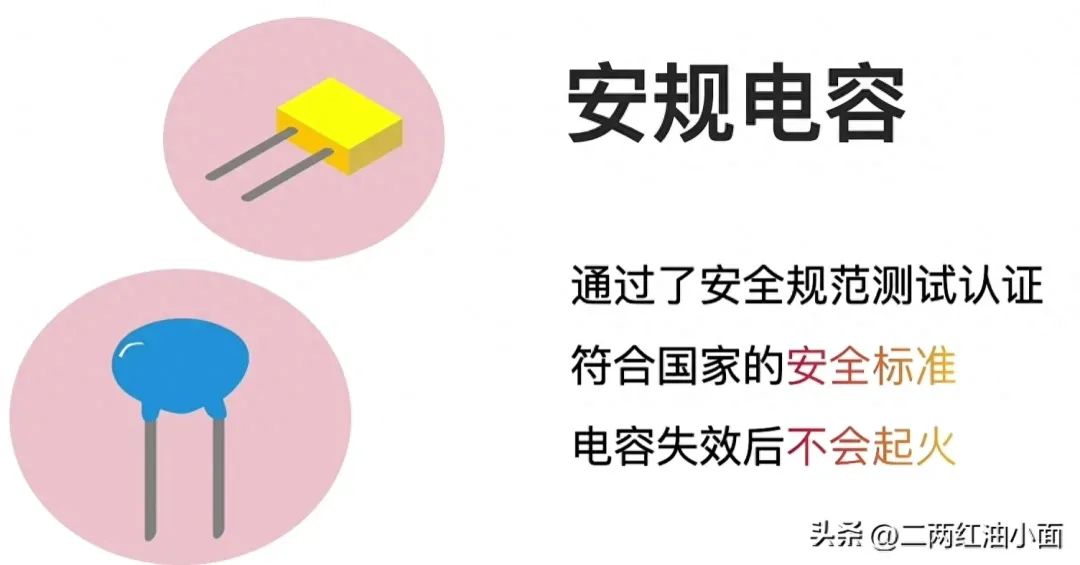

　　什么是安规电容?

　　逐字理解‘安规电容’(无非就是符合安全规定的电容)

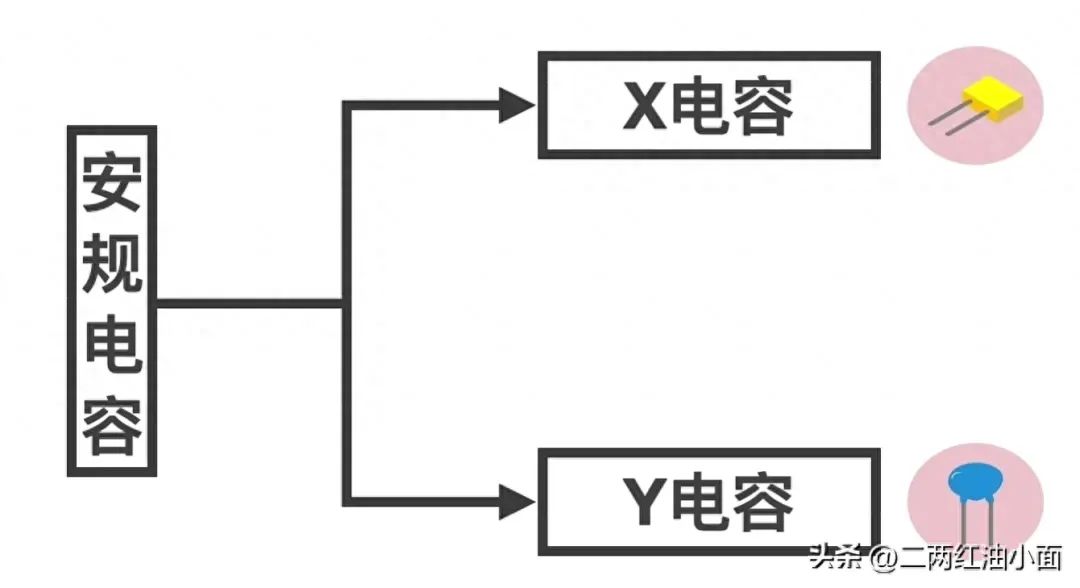

　　其中，安规电容可细分为X电容和Y电容

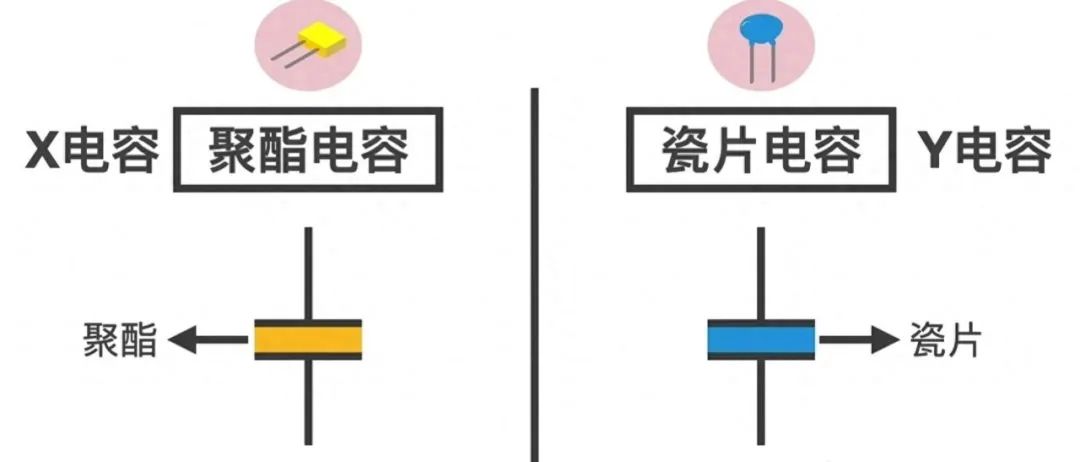

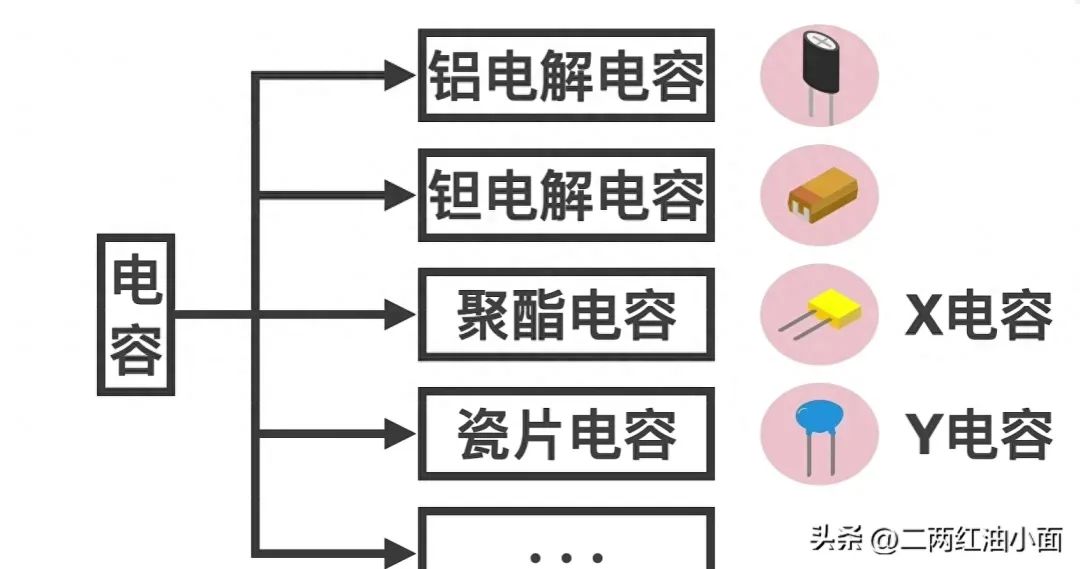

　　电容有诸多种分类，X电容本质就是聚酯电容，Y电容本质就是瓷片电容

　　聚酯电容内部介质是聚酯

　　瓷片电容内部介质是瓷片

　　安规电容有什么作用?

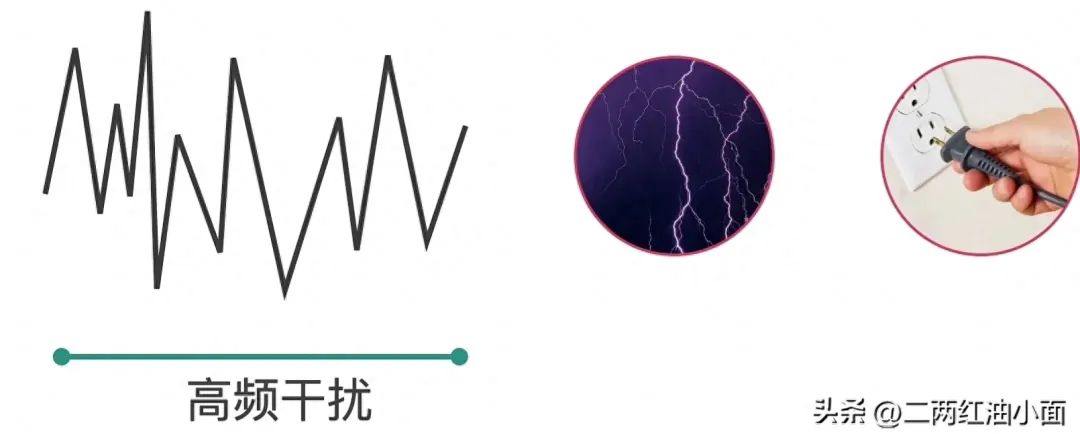

　　安规电容的作用是滤除高频干扰(这些干扰可能来自雷电产生的干扰或插拔产生的干扰)

　　X电容是接在火线和零线之间

　　Y电容分别是接在火线和地线之间，零线和地线之间

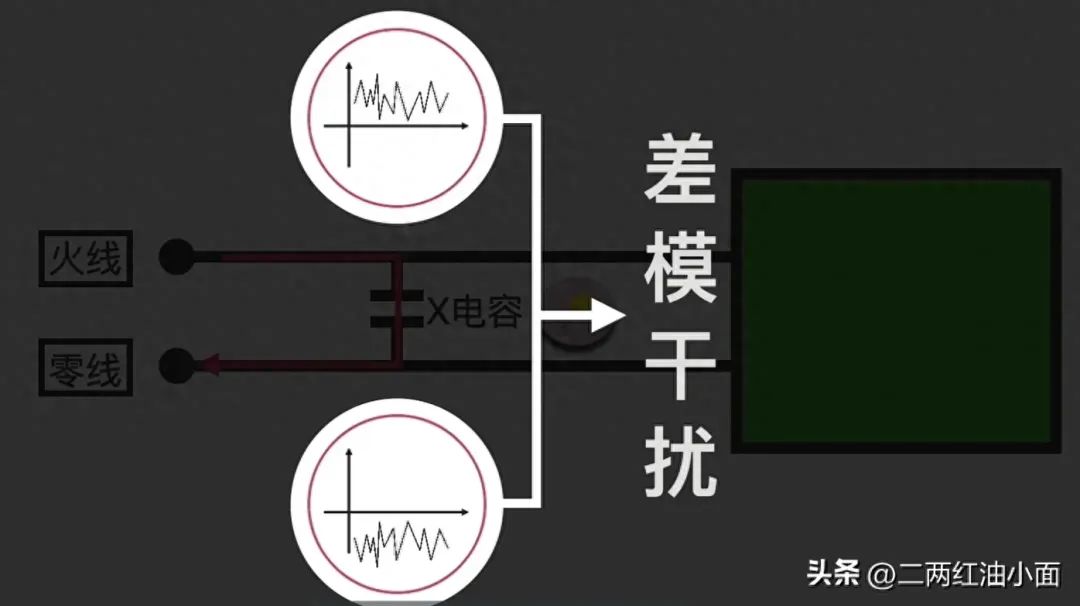

　　可以看出，X电容在电路中起到差模干扰的作用，而Y电容起到共模干扰的作用

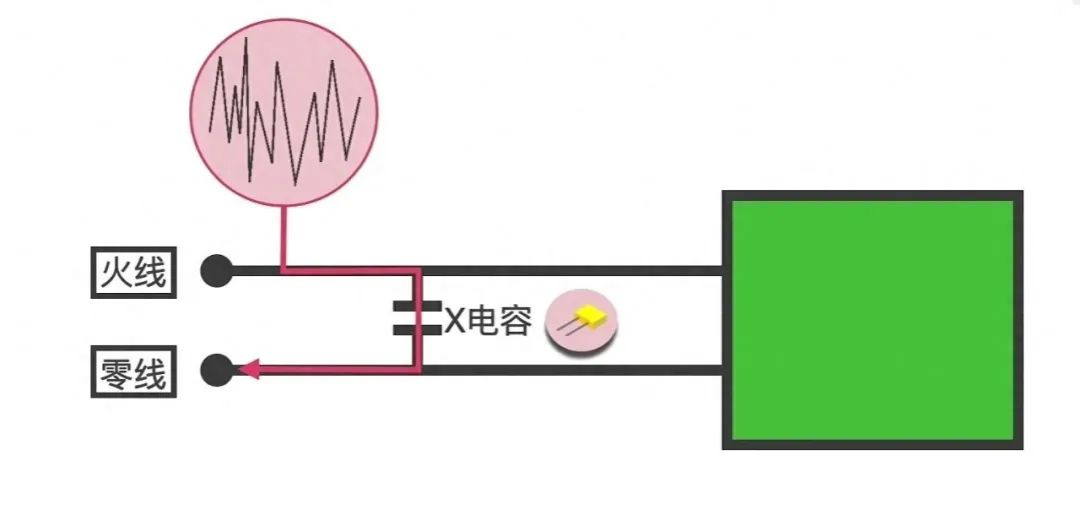

　　先来看X电容，假如现在火线上出现了高频的干扰信号，此时的流向如图所示

　　经过X电容之前，和之后的高频信号的幅度没变，但是相位相差180度

　　所谓‘差模’就是相位相差180度

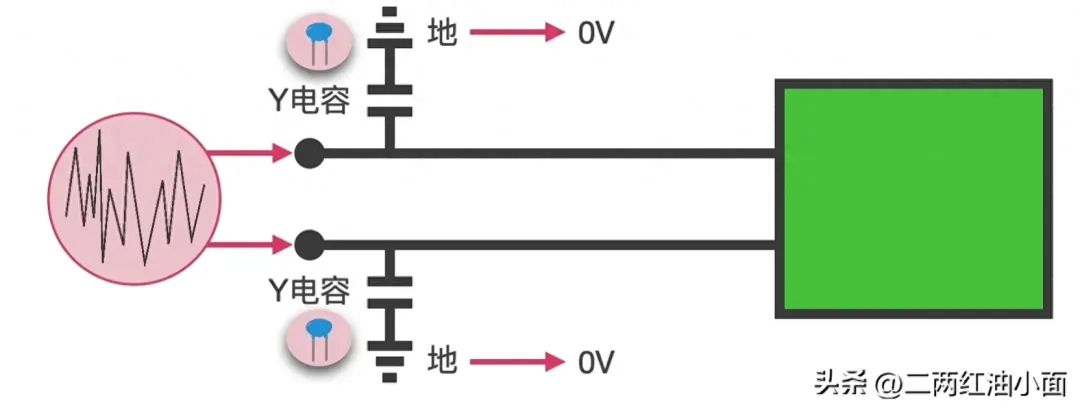

　　再看Y电容，火线和零线上的高频信号的幅度和相位都是一样的(也就是同步)

　　所谓‘共模’就是幅度相位频率都一样

　　由于火线和零线的干扰是一样的，此时X电容就不起作用

　　因为可以把地线看成零电位，又由于电势差的存在，所以可以在火线和地线之间连接电容，这样就可以把高频信号滤除掉，零线也是同样的

　　可以用其它电容代替安规电容吗?

　　答案是不可以的，因为其它电容有正负之分，接反的话，可想而知，而安规电容没有正负之分

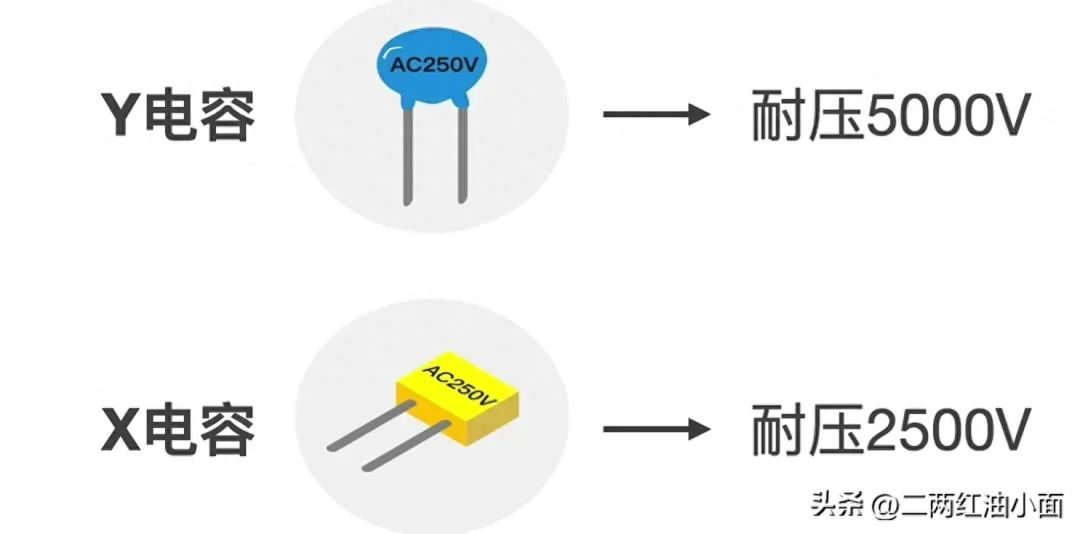

　　另外X电容不能替代Y电容，因为Y电容的耐压值比X电容大

　　总结

　　X电容用于滤除差模干扰

　　Y电容用于滤除共模干扰

　　X电容比Y电容容值大，但耐压值比Y电容小
