驱动电路的介绍

　　驱动电路的基本任务，就是将信息电子电路传来的信号按照其控制目标的要求，转换为加在电力电子器件控制端和公共端之间，可以使其开通或关断的信号。对半控型器件只需提供开通控制信号，对全控型器件则既要提供开通控制信号，又要提供关断控制信号，以保证器件按要求可靠导通或关断。

　　优良的驱动电路对变换器性能的影响:

　　驱动电路

　　1.提高系统可靠性

　　2.提高变换效率(开关器件开关、导通损耗)

　　3.减小开关器件应力(开/关过程中)

　　4.降低EMI/EMC

　　驱动电路隔离措施

　　驱动电路为什么要采取隔离措施

　　安规问题，驱动电路副边与主电路有耦合关系，而驱动原边是与控制电路连在一起， 主电路是一次电路，控制电路是ELV电路， 一次电路和ELV电路之间要做加强绝缘，实现绝缘要求一般就采取变压器光耦等隔离措施。

　　驱动电路采取隔离措施的条件

　　需要隔离

　　控制参考地与驱动信号参考地(e极) 同—驱动电路无需隔离;

　　无需隔离

　　控制参考地与驱动信号参考地(e极)不同—驱动电路应隔离。

　　驱动电路隔离技术

　　驱动电路隔离技术一般使用光电耦合器或隔离变压器(光耦合;磁耦合)。 [1] 由于 MOSFET 的工作频率及输入阻抗高，容易被干扰，故驱动电路应具有良好的电气隔离性能，以实现主电路与控制电路之间的隔离，使之具有较强的抗干扰能力，避免功率级电路对控制信号的干扰。

　　光耦隔离驱动可分为电磁隔离与光电隔离。采用脉冲变压器实现电路的电磁隔离，是一种电路简单可靠，又具有电气隔离作用的电路，但其对脉冲的宽度有较大限制，若脉冲过宽，磁饱和效应可能使一次绕组的电流突然增大，甚至使其烧毁，而若脉冲过窄，为驱动栅极关断所存储的能量可能不够。光电隔 离，是利用光耦合器将控制信号回路和驱动回路隔离开。该驱动电路输出阻抗较小，解决了栅极驱动源低阻抗的问题，但由于光耦合器响应速度较慢，因而其开关延迟时间较长，限制了适应频率。

　　典型光耦内部电路图

　　光耦指的是可隔离交流或直流信号KCB EA。

　　1.由IF控制Ic;电流传输比CTR-Current Transfer Ratio

　　2.输入输出特性与普通三极管相似,电流传输比Ic/IF比三极管“β ”小;

　　3.可在线性区， 也可在开关状态。驱动电路中， 一般工作在开关状态。

　　光耦的特点：

　　光耦基本电路

　　1. 参数设计简单

　　2. 输出端需要隔离驱动电源

　　3. 驱动功率有限

　　磁耦合-变压器隔离

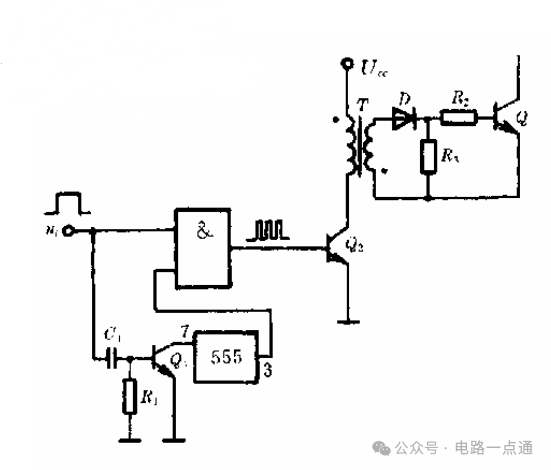

　　受高频调制的单向脉冲变压器隔离电路

　　磁耦合：用于传送较低频信号时—调制/解调

　　磁耦合的特点:

　　1.既可传递信号又可传递功率

　　2.频率越高,体积越小-适合高频应用

　　双极性晶体管驱动电路的要求

　　最佳驱动特性和驱动电流波形

　　最佳驱动

　　1.开通时：基极电流有快速上升沿和过冲—加速开通，减小开通损耗;

　　2.导通期间：足够的基极电流，使晶体管任意负载饱和导通—低导通损耗;

　　关断前调整基极电流，使晶体管处于临界饱和导通—减小ts， 关断快;

　　3.关断瞬时：

　　足够、反向基极电流—迅速抽出基区剩余载流子，减小ts

　　;反偏截止电压，使ic迅速下降，减小if。
