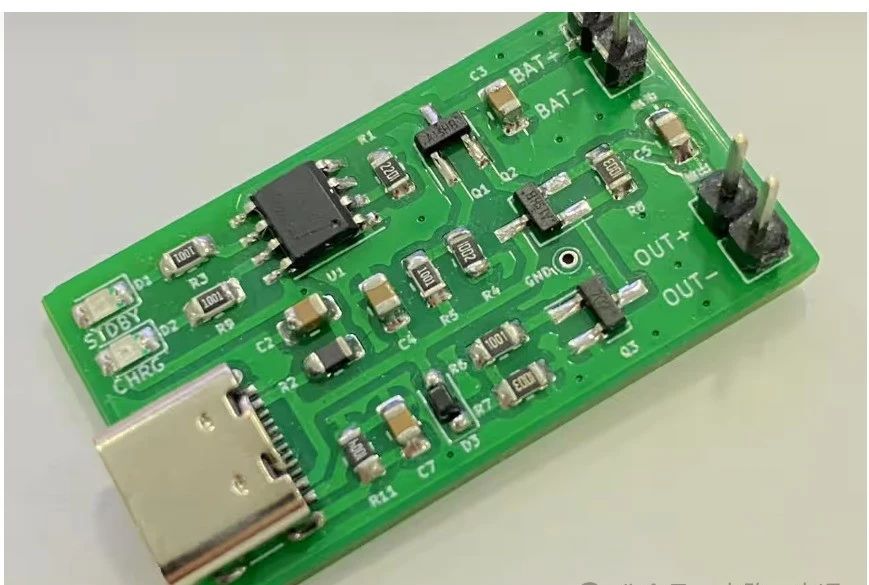

锂电池边充边放自动切换和升压电路测试做了好几个版本，最开始的版本，充电 IC 为性价比非常高的 TP4056X，很便宜，很容易买到，国产的无假。因为之前已经给公司的脑电放大器充电做过开发测试板，所以自己做的时候也是直接上手，充电部分的电路和数据表上参考设计没有什么差异。

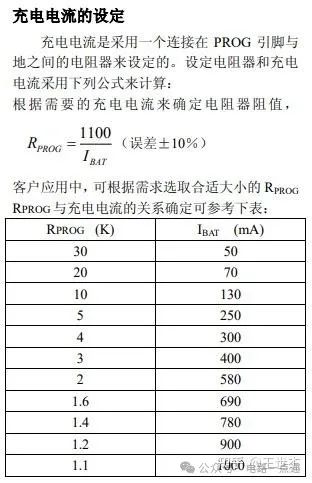

　　R1 用来控制充电电流，具体可参照下表。一般边充边放如果充电器为 5V1A，可以设置为 500mA 左右，这样基本可以满足充电和使用，电池容量在 1000~2000mAH 以内。我在实验中的参数为 2.2k。

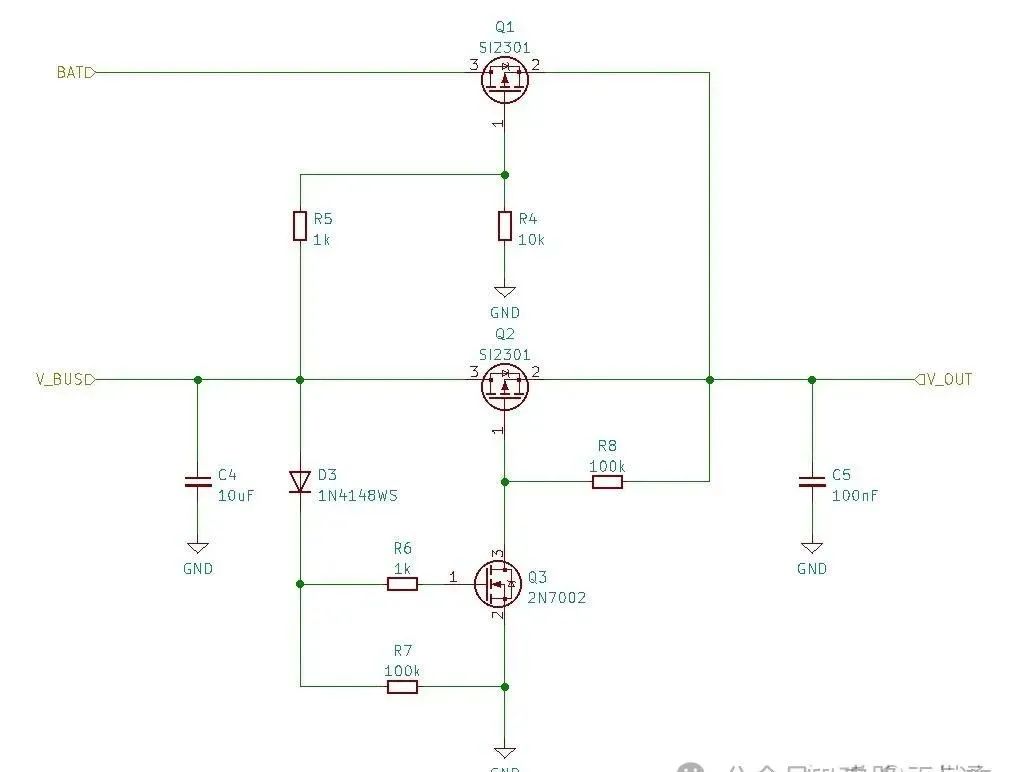

　　自动切换使用了三个 MOS 管来实现：

　　Q1/Q2 为 P-MOS，作为两路电源的开关阀，Q3 为 N-MOS，用来控制 Q2。默认情况下，Q1 的 G 引脚通过 R4 下拉至低电位，D/S 导通，R8 将 Q2 的 G 引脚上拉，Q2 截止，由电池供电。当外部电源 V_BUS 接通时，Q1 G为高电位，D/S 截止，电池停止供电，Q3 被接通，将 Q2 的 G 引脚下拉至低电位，Q2 导通。

　　此电路的优点是外部供电时压降很小，可以忽略不计，缺点是电路过于复杂，布局上占用空间比较大。V_BUS 电压一定要高于电池电压，否则不工作。如果用 USB 5V 供电，电池电压最高为 4.2V，既然电池最高电压可以正常供电，那么保持外部电源电压意义就不大，所以这个实验性的电路虽然在性能上有不错的表现，但实际使用却没有太大必要。
