前段时间做ros小车底层驱动板，12v转5v部分一直炸，于是专门对该部分电路进行了测试，记录一下以后避坑。同时也可以学会一种新的降压电路。分别对立创上的两个开源电路进行了测试，如下：

　　测试结果：

　　经过测试，第一个电路的输出只有2.5v，测试的R6和R7分别为47k和15k。第二个电路的输出为4.98v。

　　将第一个电路的R6,R7替换为于第二个电路以后输出为5.01v基本正常。

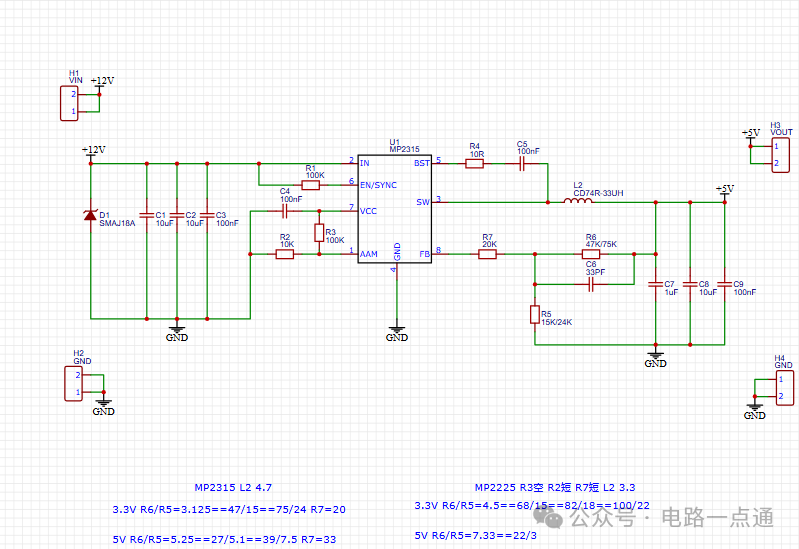

　　下面是经过实板测试能用的电路：

　　经过查看官方文档，第一个电路更符合官方推荐的电路，元件也更少。

　　mp2225，2315的通用模块电路

　　描述

　　buck降压电路。1.输入12V输出3.3V/5V 测得纹波<100mV，效率90%以上。2.适用于单片机，各类模块供电，实测输出电流2A无压力。3.价格便宜而且稳定(比某些国产2596好太多了)

　　官方文档见：

　　链接：https://pan.baidu.com/s/1Rg4Ct-xxvG4DjSXadAIGqQ

　　提取码：wyyq

　　避坑：

　　在电路设计时建议严格按照官方推荐的电阻比例进行电源稳压设计(不要偏信其他任何电阻比例!!!!!!)，如下：

　　layout建议：

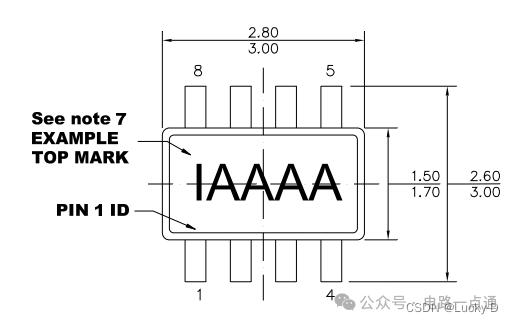

　　注意管脚对应(这个最容易搞错啦)：

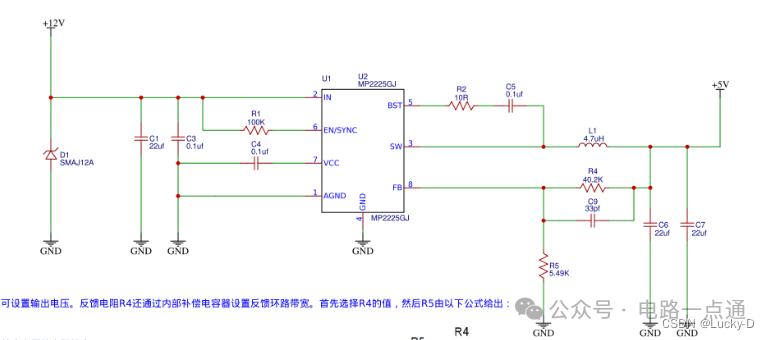

　　官方电路：

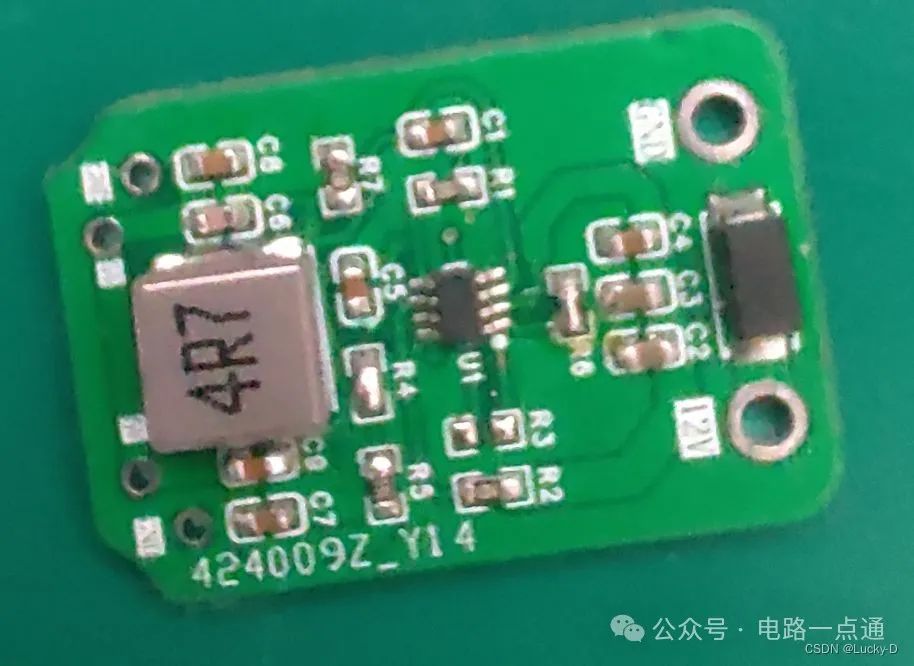

　　测试板：
