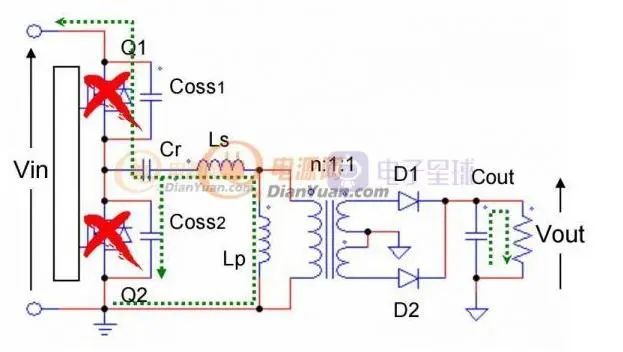

我们开始讨论f2此一阶段激磁电感将参与电路谐振。下图为时序图1，上电初始状态和前文时序图一样，Q1断开，Q2导通，谐振电流经Ls，Cr，Q2形成回路，变压器次级感应电压使D2导通，为负载及滤波电容提供电能。时序图1如下所示：

　　图1

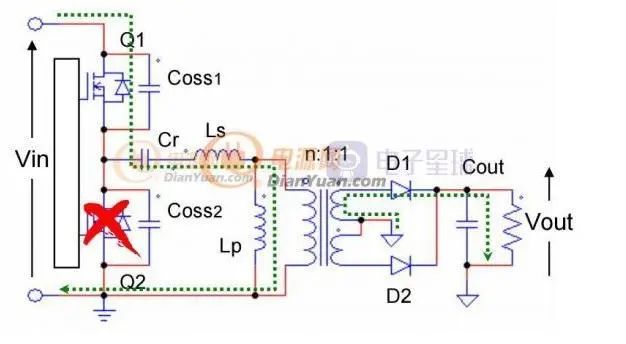

　　第二阶段，由于f2及谐振电容Cr均参与谐振，且功率MOS Q2依旧导通，同时次级侧二极管D1，D2均未导通，负载由输出端滤波电容提供能量，下图为时序图2：

　　图2

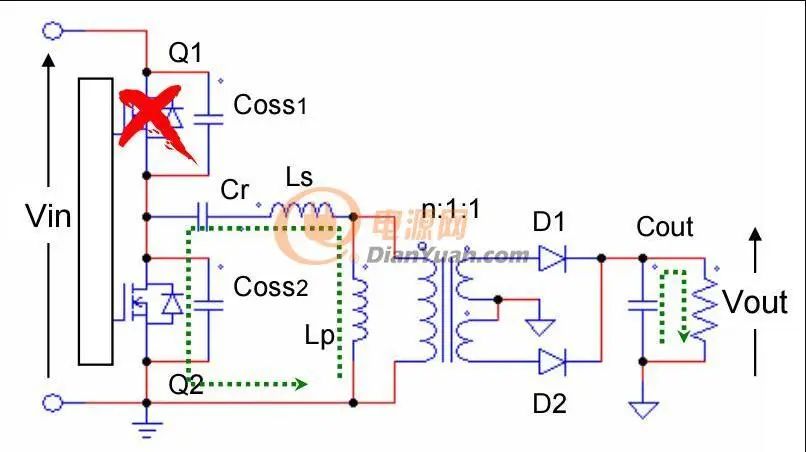

　　第三阶段，功率MOS Q1 Q2均截止，初级侧激磁电感Lp，初级漏电感Ls及谐振电容Cr产生的谐振电流为上下功率管的体电容充电。为上管体电容充电的电流最终传输至Vin，为下管体电容充电的电流经地线形成回路，负载由输出端滤波电容提供能量。下图为时序图3：

　　图3

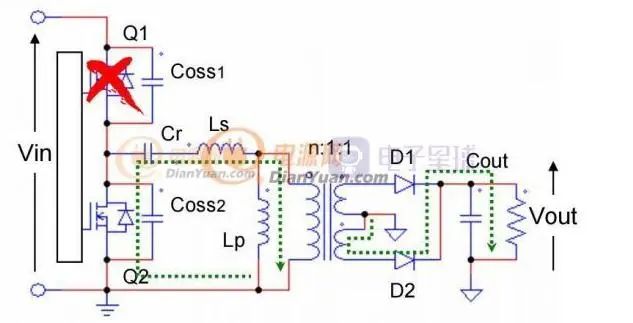

　　第四阶段，当上管体电容两端电压大于上管体二极管的导通偏置电压时，上管体二极管导通，此时开通功率MOS Q1，实现了功率MOS Q1的ZVS。此阶段初始谐振腔由初级漏电感Ls及电容Cr组成，初级主电感Lp(激磁电感)短路，谐振电流为负半周时，电流方向为左负右正，电流最终输入至Vin。变压器次级感应电压为上正下负，整流二极管D1导通，为负载提供能量。下图为时序图4：

　　图4

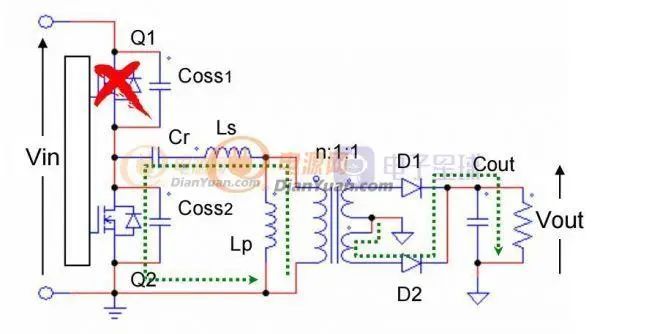

　　第五阶段和第四阶段时序图有细微差别，此阶段初级侧谐振电流为正半周，电流方向为左正右负，电流经功率MOS Q1最终输入至地。变压器次级感应电压仍然为上正下负，整流二极管D1导通，为负载提供能量。下图为时序图5：

　　图5

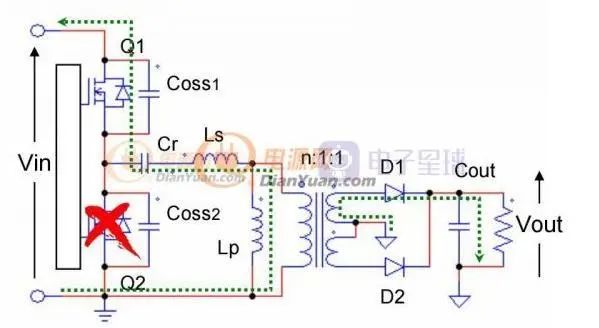

　　第六阶段，谐振腔由激磁电感，漏电感及电容组成，此阶段电压方向为左正右负，电流经功率MOS Q1及谐振网络最终输入至地。变压器次级感应电压消失，整流二极管D1自然关断实现ZCS，输出端滤波电容为负载提供能量。下图为时序图6：

　　图6

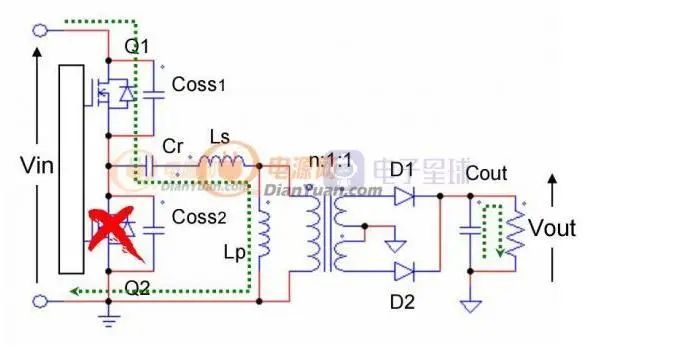

　　第七阶段，此阶段上管功率MOS Q1关断，激磁电感仍然参与谐振，产生的谐振电流为上下功率管的体电容充电，为下一阶段功率管Q2的零电压开通做准备。次级侧输出端滤波电容为负载提供能量。下图为时序图7：

　　图7

　　第八阶段其实就是重复第一阶段的时序，至此LLC拓扑形成一个循环。此阶段下管体电容电压大于体二极管导通偏置电压，下管开通实现ZVS。谐振腔由漏电感及电容组成。次级侧的感应电压为中间正下端负，整流二极管D2导通为负载提供能量。下图为时序图8：

　　图8

　　LLC半桥拓扑原理讲解已经完成，第二步LLC半桥拓扑仿真，后续会继续更新。上述均为我个人基于ST的技术手册的理解，有讲的不到位或者错误的地方还望诸位斧正，谢谢。
