这里介绍一款本人制作的大电流锂电池保护板，基本性能有：

　　1.标称输入电压：48-60V;

　　2.电池串数：12-16串：

　　3.电池种类，换用不同的IC支持磷酸铁锂电池(3.2V)，聚合物电池和三元锂电池(3.7V)

　　比如用三元锂电池，13-14串是标称48V，16串是标称60V，用磷酸铁锂电池15-16串是标称48V。

　　4.持续充放电电流：100A

　　5.过流保护点：160A

　　6.所用功率器件：自家后羿半导体的HY4008(80V200A3mR)*16

　　7.锂电池管理芯片：S8204*4

　　8.PCB尺寸：100*140mm

　　另外，感谢精工技术有限公司提供样片。

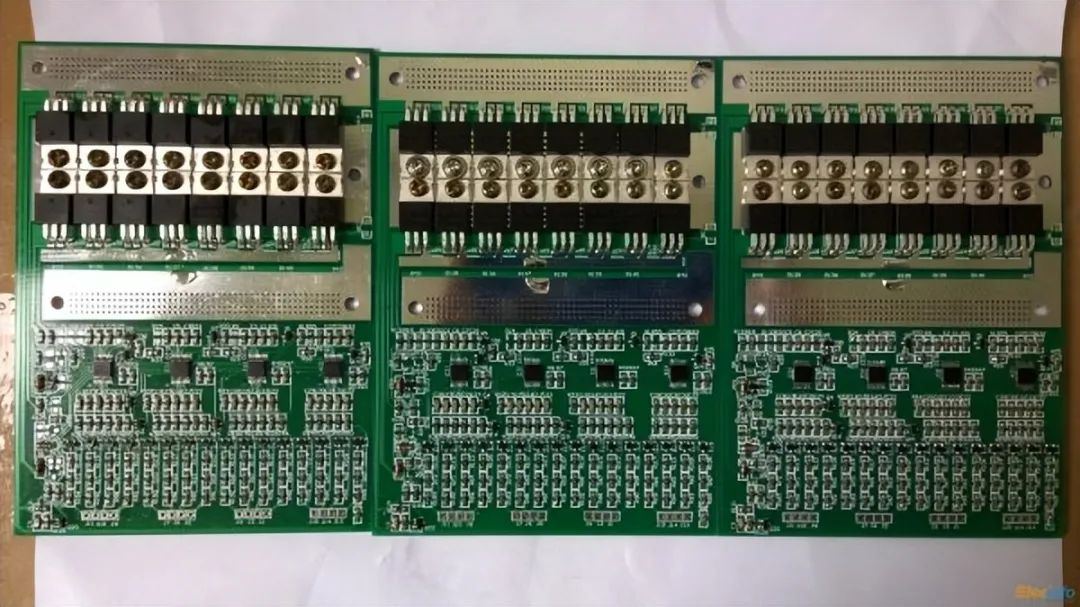

　　其他不多说了，先放个图：

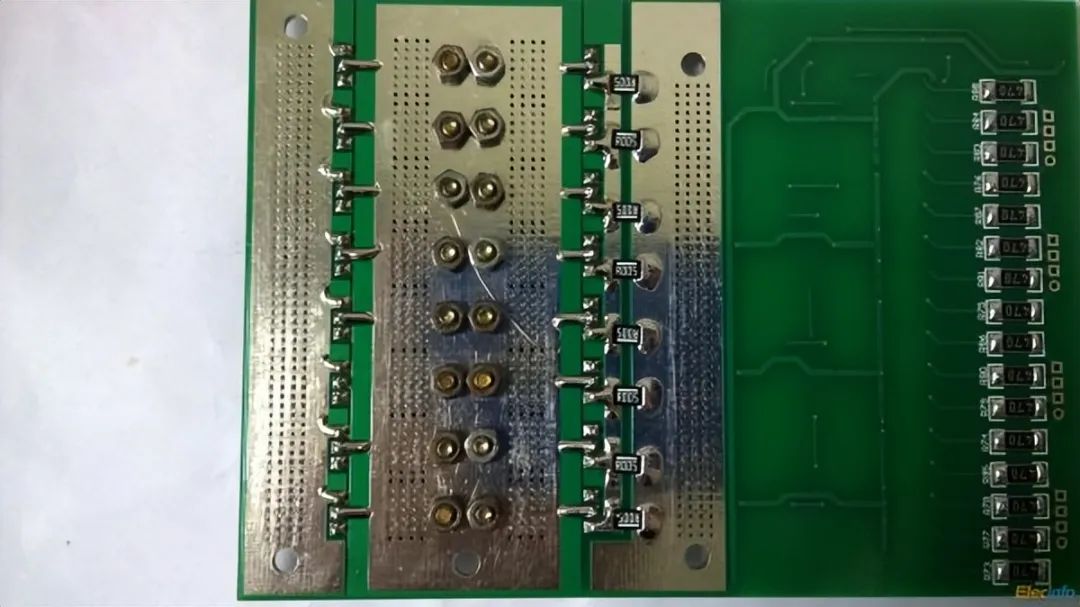

　　不仅仅是螺丝拧紧导电，MOS管D极还焊接到板子了。

　　合金电阻，功率还是够的。
