你画的原理图长得什么样?会不会也存在下面的问题呢。欢迎大家在评论区留言，说说那些年你对原理图做过的“糗事”。

　　1、不光代码有可读性，原理图也有。原理图不仅仅是自己看，其他人也会看。把原理图分模块，可以让原理图更清晰，也可以快速地找到具体的位置。

　　2、一张原理图就好像一个家，想想如果家里的东西随意摆放，毫无章法，你一定会很糟心。原理图也是一样，每根走线、每个字符放，都需要认真的放置。看了下图，修改之后是不是整齐清洁了呢。

　　3、上、下拉就有一个上、下拉的样子。尽量不要有多余的交叉点。另外在进行总线连接的时候，要熟悉接口的特性，不能让SPI接口并联。复用的管脚最好在靠近管脚的地方，加上文字说明，当然不止是复用管脚，其他重要的地方也可以标注，方便检查和读图。

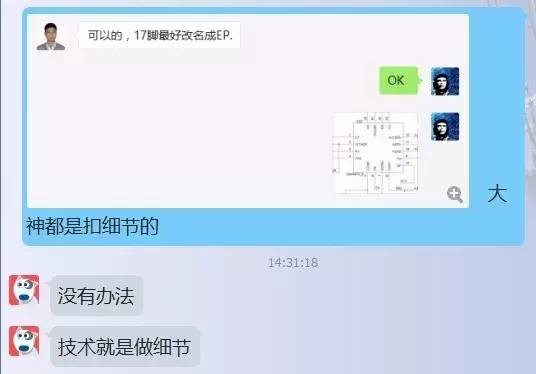

　　4、认真对待每一个PIN的名称，就像你不喜欢别人叫错你的名字一样，它也有自己应该有的名字。

　　虽然，你可以用错误的名字把电路连对，但是带来很多不必要的麻烦。另外，像在原理图中用到的I2C或者SPI，他们的网络标识前面可以加上一些前缀，比如OLED的I2C的信号就可以标记为：OLED_SCL、OLED_SDA。

　　5、地线是非常重要的，特别是模数混合电路，隔离电源的电路。一定要认真的搞清楚每个地线的含义，以及每个器件的地线到底接哪个地线。

　　只有一个地平面，则用GND;有数字地和模拟地，则用AGND、DGND。另外，有一些系统还有视频地、音频地等，也要用不同的符号。不要把GND这些网络名给隐藏掉了，会容易出问题。

　　6、每个一个元器件的Symbol都有他应该有的意义和标识方法。认真的画出他的含义，帮助你去理解原理图的工作原理。千万不要干出用一个8脚的连接器，代替一个MOSFET这样的事情。还说出：“反正都是8个脚，封装对就可以了”这样的话。

　　原理图是硬件工程师的基本功，就如代码对软件工程师一样。一份干净整齐、布局合理的原理图，会让自己，也会让看的人赏心悦目。当然，在认真作图的同时，也会自然的规避掉一些错误。

　　只能说，任何人都没有天赋，只不过是在某件事情上认真对待，久而久之就成为大神了。
