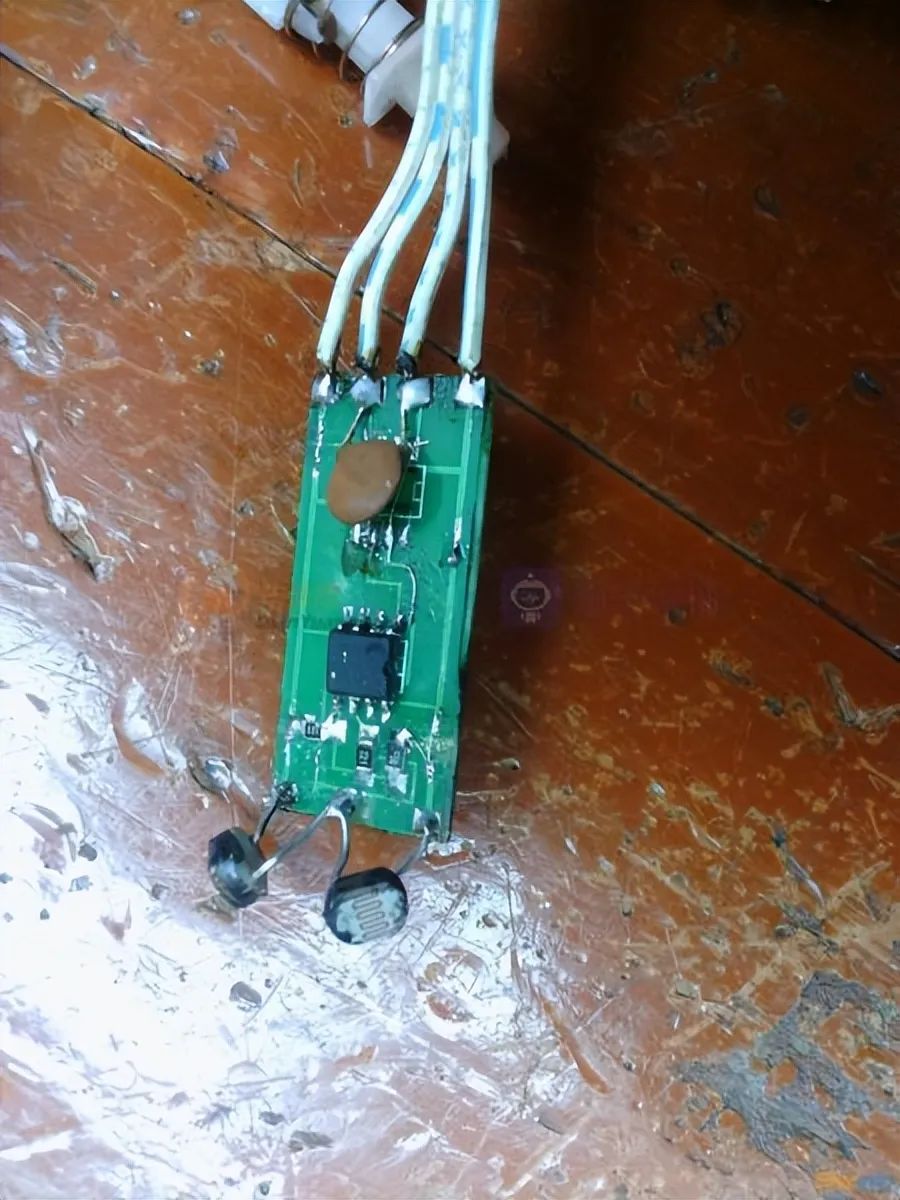

这几天又帮朋友制作了一套太阳能跟踪控制器，跟踪精度还是比较高的，不知道有没有感兴趣的，有就把原理图发上来。这个是传感器，网购可要30大元的，原理很简单。成本不超过4元。

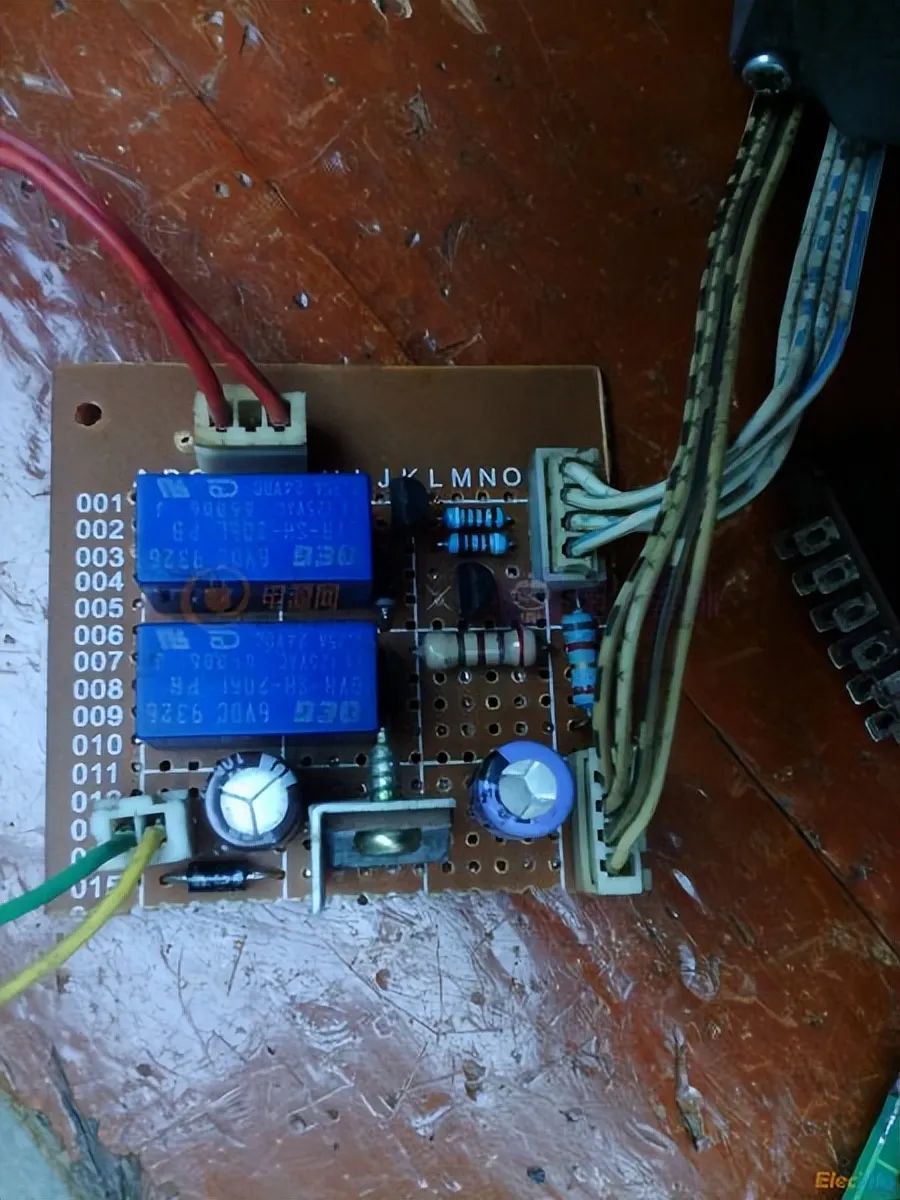

　　这块是控制板，用洞洞板做的，不会排版，有能人排好板就好了。

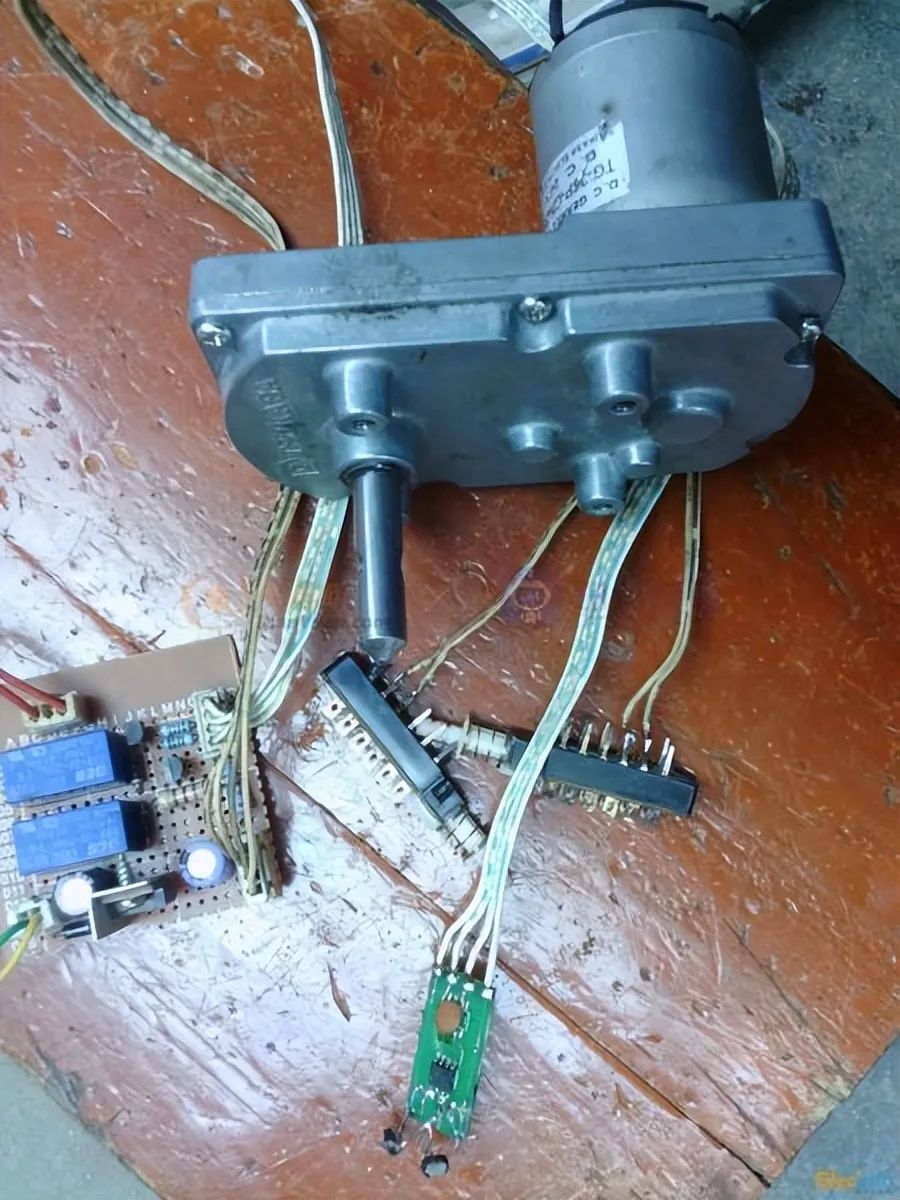

　　这是制作好的全部东西，俩个开关是限位开关，没限位开关太危险了，因为这个减速马达太够力了，可以把机构扭坏的。

　　跟踪太阳，因为从早到晚只要有太阳就能以最大的效率发电，我用了这么久觉得效果很明显比用MTTP还有用，而且费用很低。

　　不会制图，只能手写。J是继电器，K是限位开关。我是把控制器直接接到太阳板的输出线，我的是24V，12V的也可以，只是马达的速度慢一点。有光、白天才工作，早上自己会转向太阳的方向。有大师帮开个板就好了。洞洞板好浪费焊锡。

　　不是网上的图，网上的那个传感器太难搞了，要4个光敏电阻，太难调试了，在太阳底下会失效。这个是网上的，这图的传感器最好用铁封的3DG6把顶部磨开用硅胶封上做，那样就不会失效了，我也做过2个，到现在还在用，用有2年了。

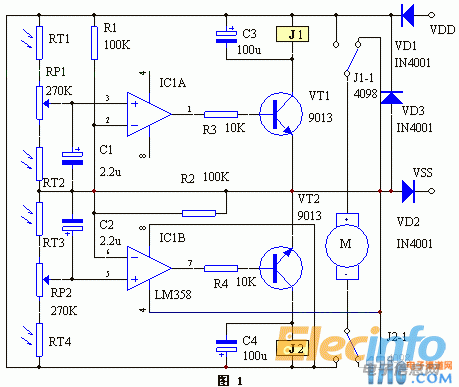

　　这个图有一个地方错了，就是参考电压的2、6脚不应该连在vt1与VT2的E极线上，画多了一个点。这个图的原理是对的，传感用光敏电阻是比较难做的，这个我图曾经搞了很长时间，做好后在室内灯光下正常一到太阳底下就失效了，可能要经过遮阳处理才行，我试过好多种材料做传感器就是用3DG6制作的才成功了，可能是一些理论大师的作品，所以我现在都不用这个图了，它对我的制作还是起到参考作用的。这个图要制作成功一定要作一些修改，才可以用光敏电阻制作，灵敏度还是可以的，也比较稳定。

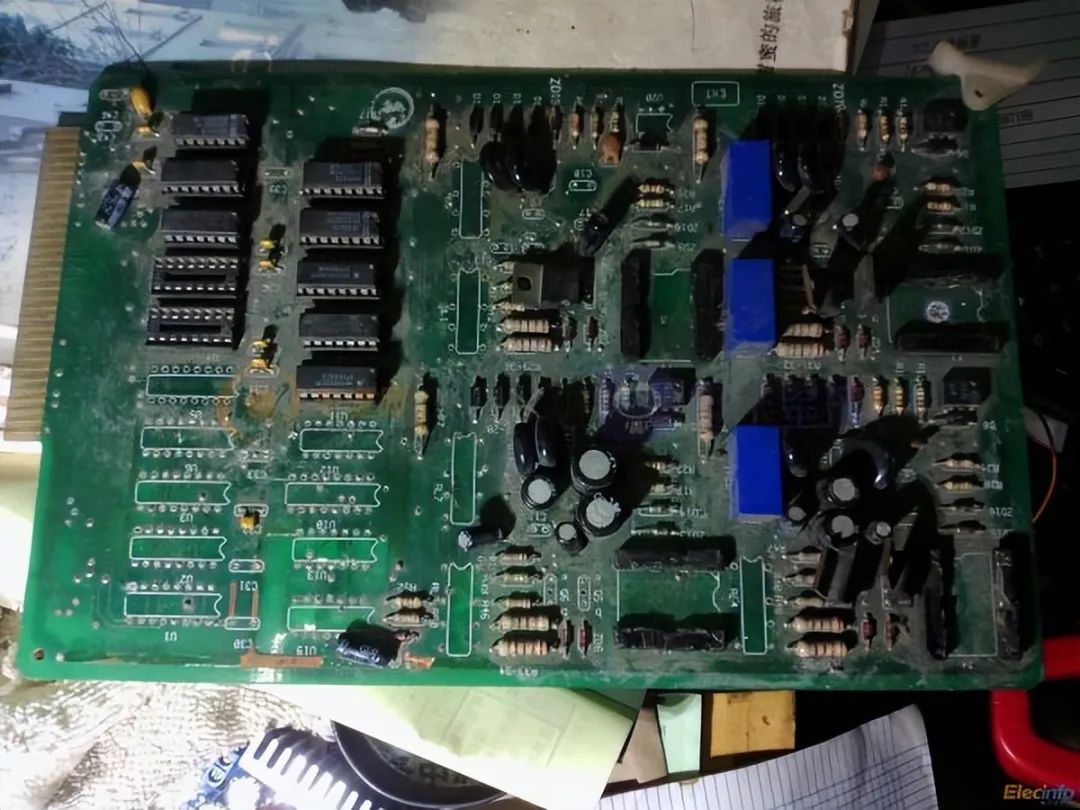

　　我的是这种板，上面有8个继电器。

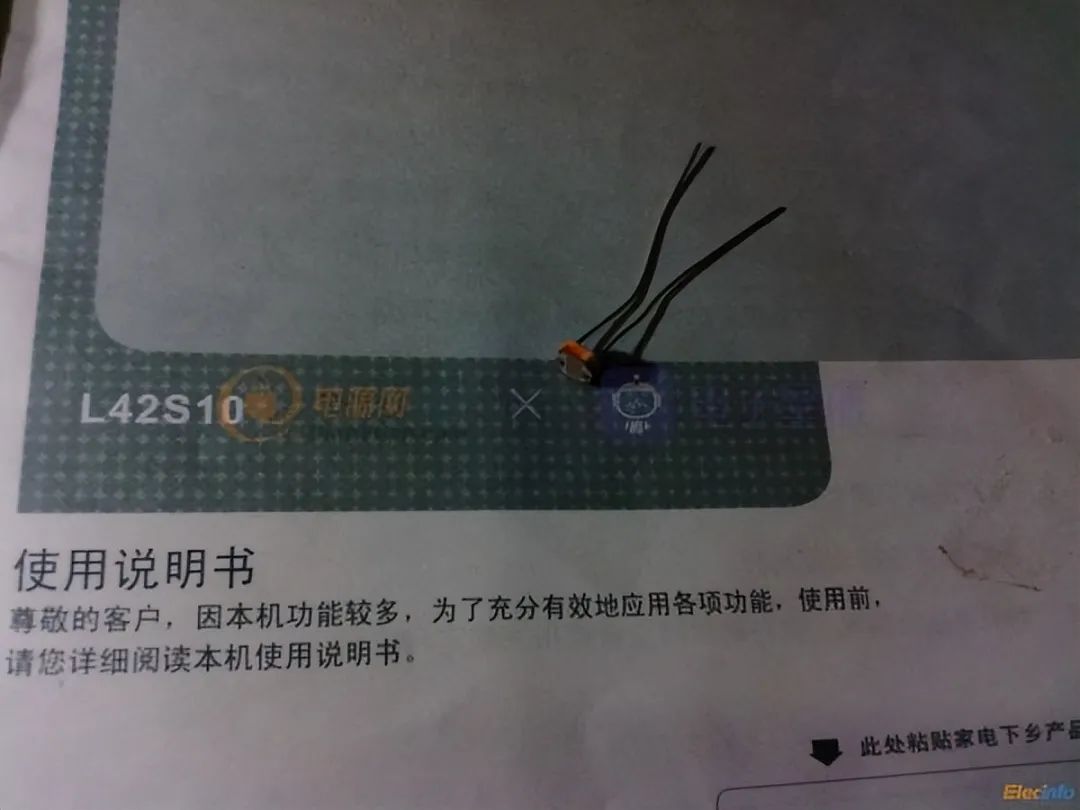

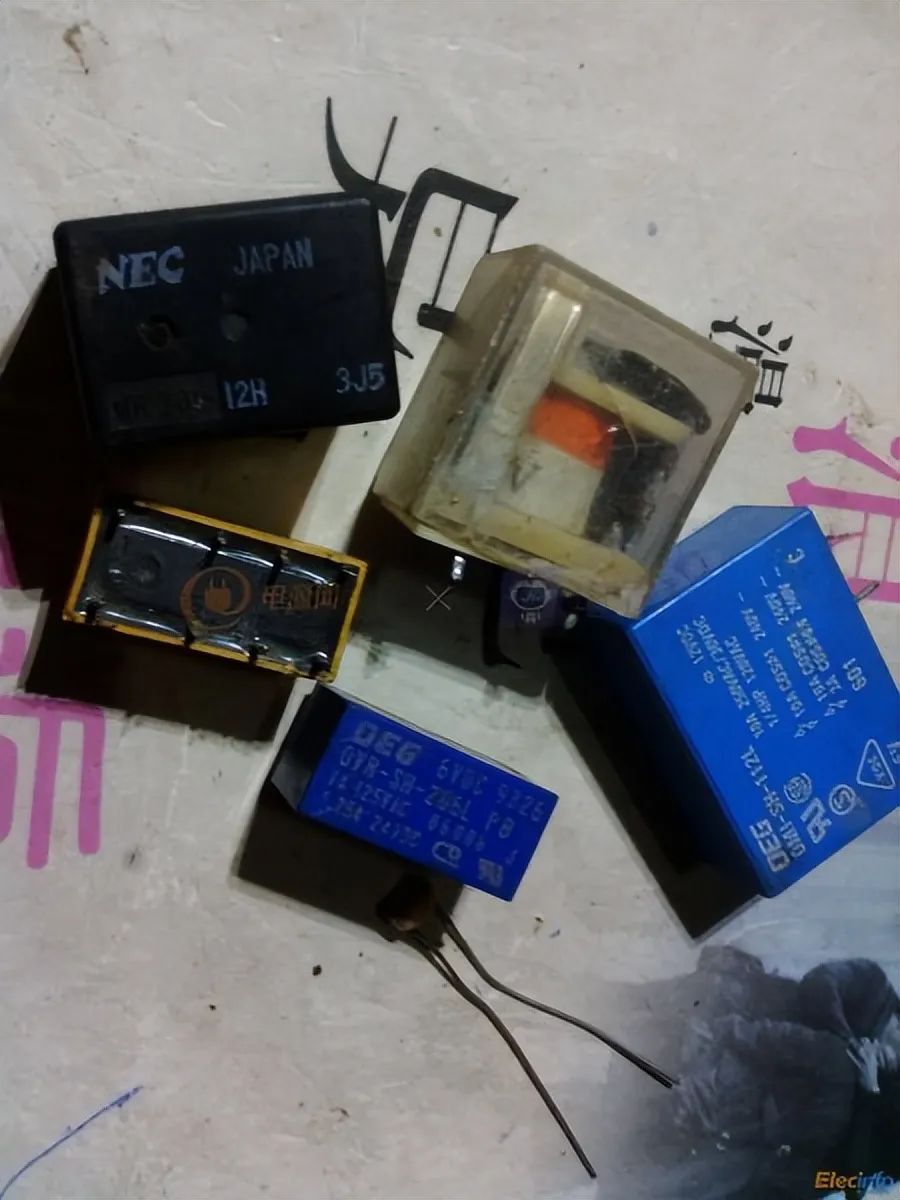

　　这是光敏电阻，继电器我是才便用的，只要有常开、常闭触头就行了。

　　不知道数据。触头只要能过一两A电流就行了。

　　继电器最好用好一点的，万一触头粘了就失效了。

　　为了使有需要的朋友能一次制作成功，我又把图作了修改：

　　1：把稳压部分放在继电器后面，因为有的继电器吸合时电流过大有可能超过了78系列的电流而把稳压器烧毁，用稳压模块不会有这个问题。继电器就用24V的。12V太阳板继电器就用12V的。

　　2：在传感器的输出加了一个4.7V的稳压管以防IC有失调电压而不能正常工作。

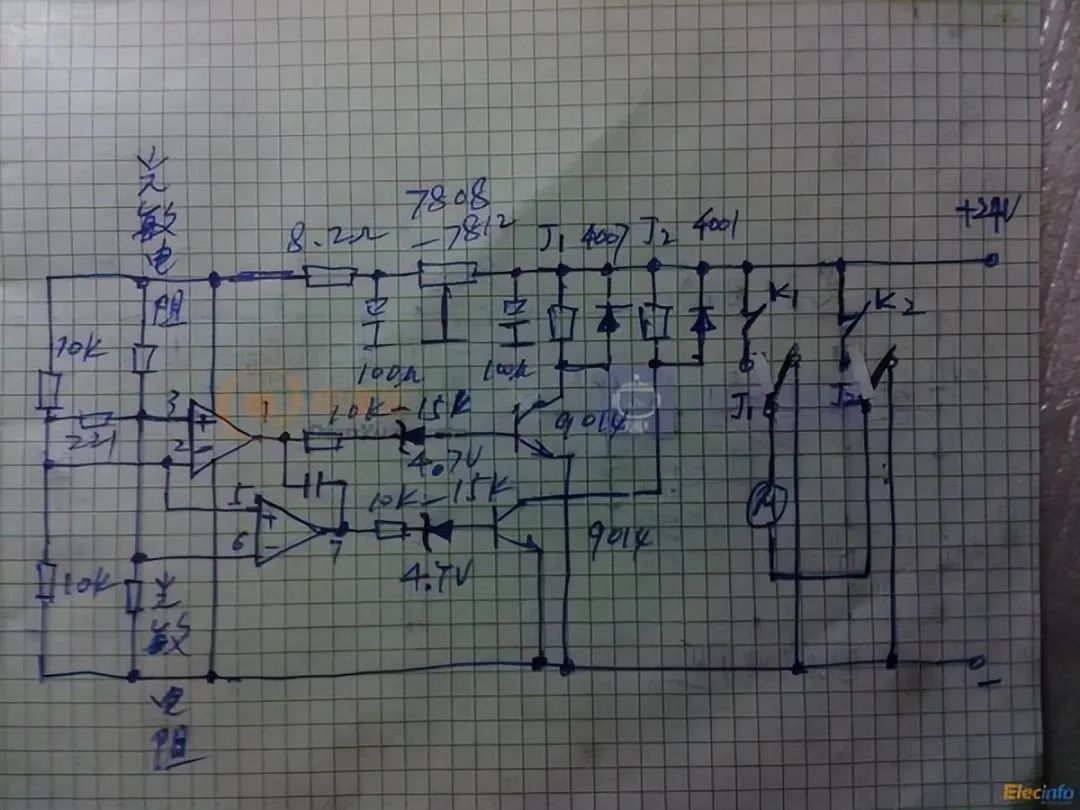

　　这是修改后的图：
