要想学会维修开关电源，一定也要了解电源功能框图，把电源按功能分成几部分，才能快速掌握开关电源原理，对于初学者不可能一下就能了解整个电源结构，那么通过理解框图，就可以非常容易理解原理。

　　按功能理解，先要记住有哪些功能电路组成，各个功能电路的作用。

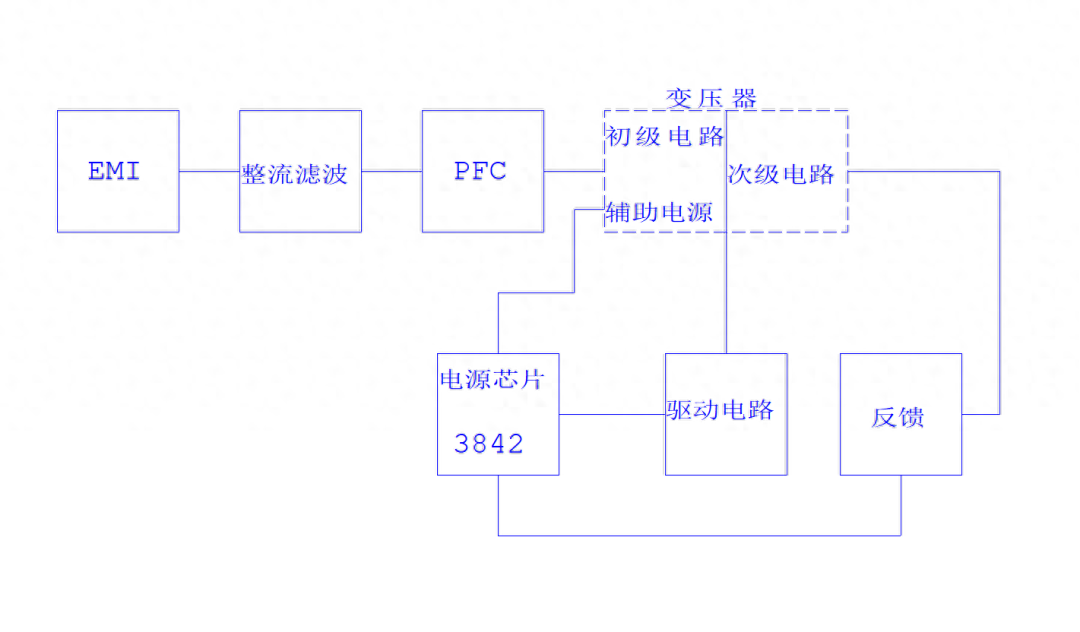

　　可以把开关电源分几部分

　　1、EMI电路

　　2、整流滤波电路

　　3、PFC电路

　　4、变压器初级电路

　　5、变压器次级电路

　　6、反馈电路

　　7、驱动电路

　　8、电源芯片外围电路

　　一、EMI电路

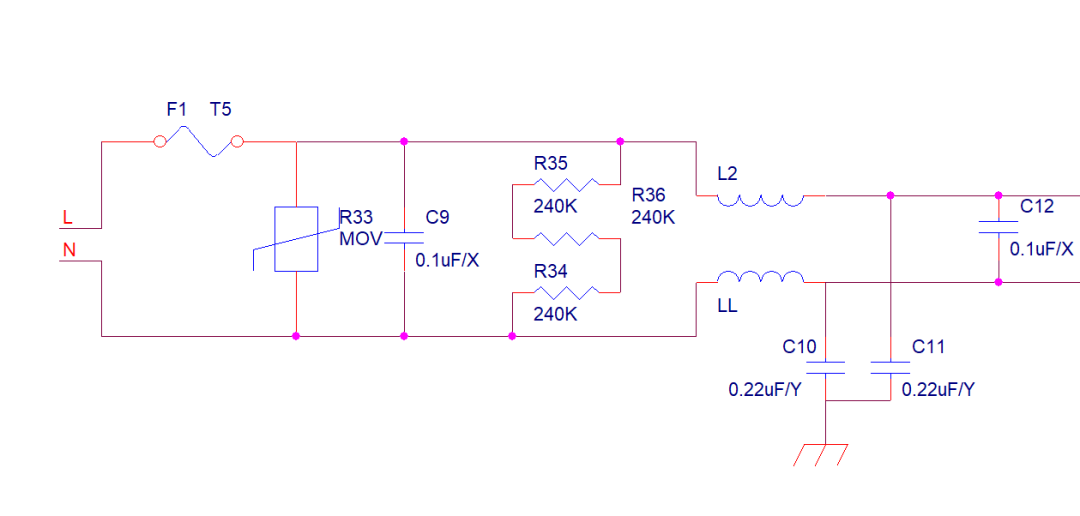

　　EMI是电磁干扰，阻止电网干扰进入电源内部，又能阻挡电源产生的电磁干扰经电源线进入电网。

　　二、整流滤波电路

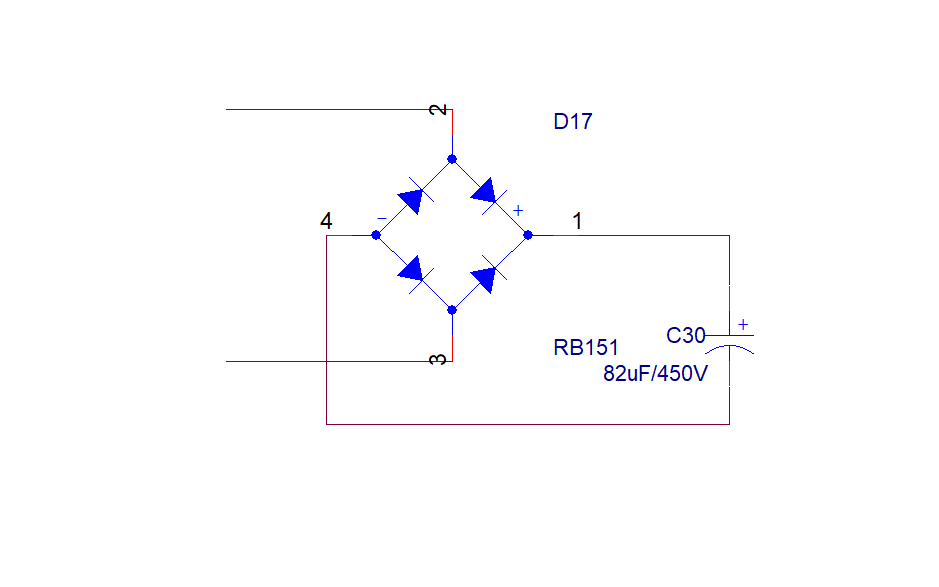

　　整流滤波电路,交流电压经D17整流后，经C30滤波后得到较为纯净的直流电压。

　　三、PFC电路

　　PFC的意思是功率因数校正，交流电路中有无功功率和有功功率。

　　有功功率+无功功率=视在功率

　　功率因素=有功功率/视在功率

　　提高功率因数，就要提高有功功率，减少无功功率

　　交流电在电阻性负载的功率因数为1，因为它的电流和电压波形相位是相等的。

　　交流电在纯电容性负载，它的电流是超前电压相位90度

　　交流电在纯电感性负载，它的电流是滞后电压相位90度

　　要想提高功率因数就是把电流和电压波形调成相位一致。

　　开关电源属于容性负载，通过PFC把电流和电压波形斩波成相位的。

　　PFC分为主动式PFC和被动式PFC

　　被动PFC,是电感补偿式电路，使用一个电感，改变交流输入的电流与电压之间相位差来提高功率因数。功率因数在80%左右。

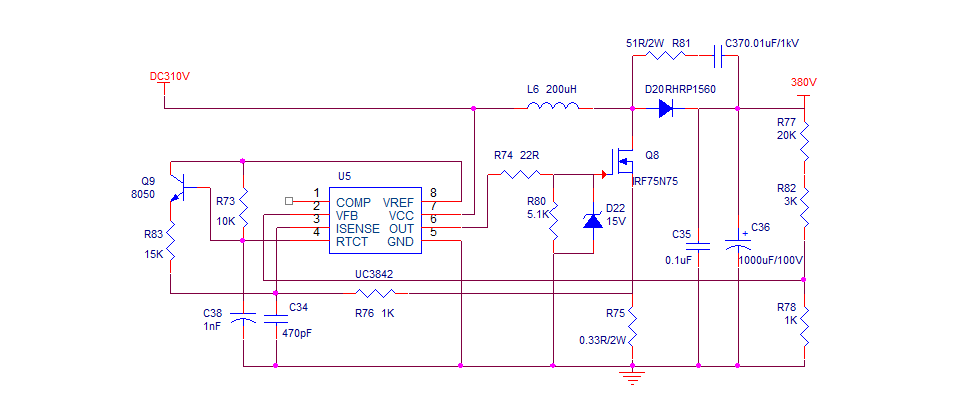

　　主动PFC，主动式PFC由电子元器件组成，通过芯片调整电流的波形，对电流电压间的相位差进行补偿，实际就是一个BOOST电路，主动式PFC的功率因数比被动式要高，通常可达95%以上，但成本也相对较高。

　　有人知道为什么PFC要升压380V吗，不是350或者400V呢?

　　四、变压器初级电路

　　变压器初级电路是高压脉冲直流电，380V，变压器反复开关由于有漏感和寄生电容会产生很高的反电动势，这种异常的电压是无用的，只会击穿MOS开关管，所以要对尖峰电压控制在MOS开关管的额定电压内，就需要RCD电路来吸收这个尖峰电压。通过调整电容和电阻的值可以改变吸收尖峰的值，这里的二极管是控制只有在开关管断开时，CD才可以工作，在开关管导通时，CD不参与工作。原理是尖峰电压被充电到电容当中，在下一个周期被电阻R69放电消耗掉。

　　五、变压器次级电路

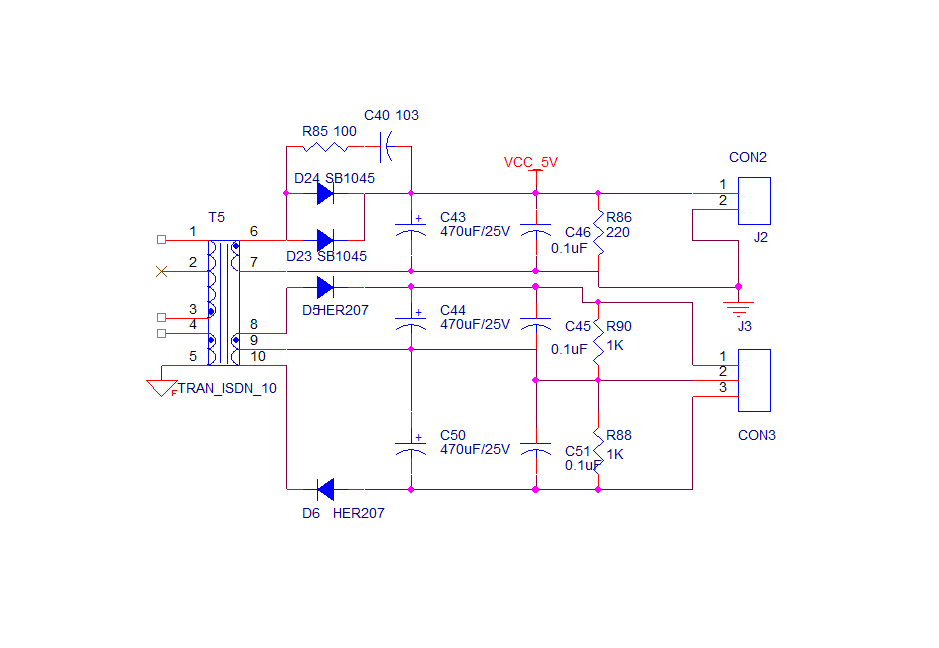

　　变压器次级是电源能量的输出端，次级线圈在变压器中产生感应电动势，通过二极管整流电容滤波形成直流电。为什么需要二极管整流，因为变压器的初级是通断通断的工作，次级就会产生脉冲电压，必须通过二极管整流滤波。

　　六、反馈电路

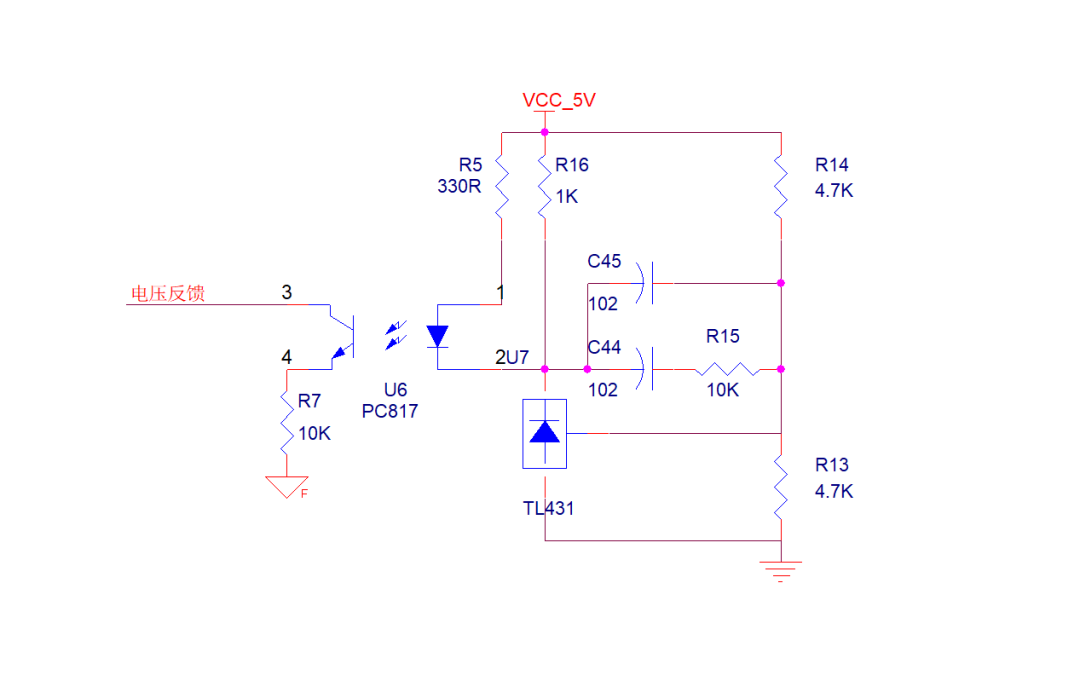

　　开关电源要想稳压输出，电源芯片要对输出电压检测，输出电压通过TL431稳压调节光耦电流反馈到电源芯片VFB，反馈电压为2.5V

　　七、驱动电路

　　驱动电路，是为了驱动变压器工作的电路，单独电源芯片是不能驱动变压器的。要用MOS开关管来驱动变压器。电源芯片的PWM信号通过MOS开关管控制变压器的通电与断电。

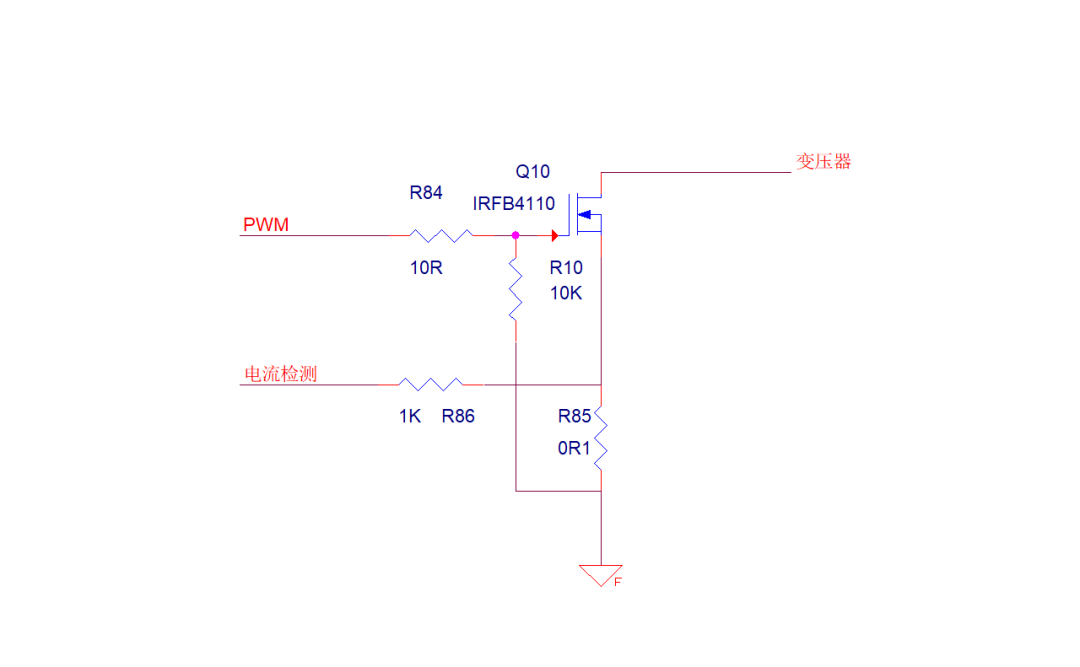

　　在MOS开关管的下端有一颗检流电阻，检流电阻上的电压，输入到电源芯片的电流检测引脚，检测变压器初级电流。如果有短路和过载，电源芯片会停止输出PWM，保护MOS开关管损坏。

　　八、电源芯片外围电路

　　任何电源芯片都应该有外围电子元件组成，外围元件的多少，取决于电源芯片的型号。

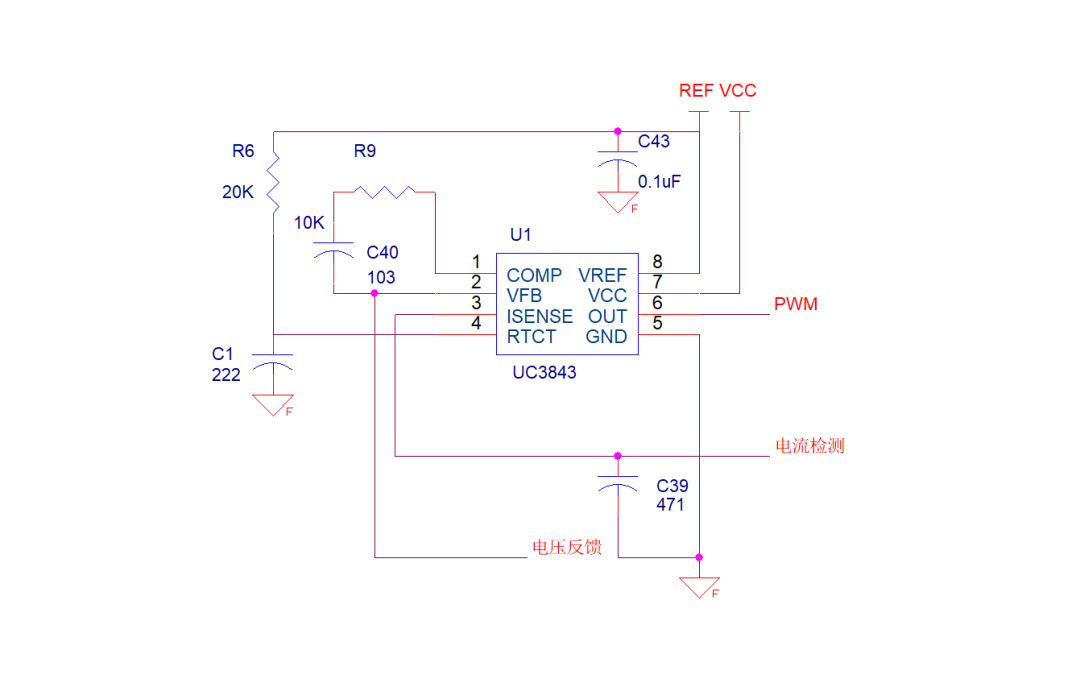

　　电源频率需要外围电容电阻确定，R6，C1

　　电源芯片有电压检测和电流检测，这些信号电压都需要检测处理，如分压，滤波，自激补偿，为了让芯片可以稳定的工作，外围需要有一些电容电阻，为电路提供稳定的输出。

　　只要熟悉开关电源的每个功能模块，就能掌握开关电源的原理，更好理解电路，可以快速的判断问题，快速维修。
