一、MOS管

　　在场效应管家族中可以分支成三类成员，第一类是比较常用的一类，它的大名叫“绝缘栅型场效应管”(MOSFET)，它的小名叫“MOS”管，也就是题目所讲的MOS管;第二类学名叫“结型场效应管”(FET);第三类与前两个分支又有所不同，从“血缘”关系来说，这类应该属于“混血儿”，它是由MOS管和三极管组合而成的复合管，我们叫它绝缘栅双极性晶体管(IGBT)，它有着自己的独特性格，这种管子非常重要，比如在变频器中是必须的一种功率控制器件，在家用电磁炉里也有，甚至在高铁的控制电路中都会用到的，遍布我们生边的各个电器中。

　　看下面的图请回答：

　　1、哪个是脚是S(源极)?

　　2、哪个脚是D(漏极)?

　　3、哪个脚是G(漏极)呢?

　　4、是P沟道还是N沟道MOS?

　　这些基础知识你还记得吗?那下面这张呢?

　　二、MOS管极性的判断

　　MOS管符号上的三个引脚的辨认要抓住关键地方

　　G极，不用说比较好认。

　　S极，不论是P沟道还是N沟道，两根线相交的就是;

　　D极，不论是P沟道还是N沟道，单独引线的那是。

　　三、N沟道还是P沟道?

　　N沟道MOSFET：箭头指向G极的是N沟道。

　　P沟道MOSFET：箭头背向G极的是P沟道。

　　你答对了吗?

　　四、MOS管作用

　　寄生二极管

　　一、寄生二极管的作用

　　1、mos管本身自带有寄生二极管，作用是防止VDD过压的情况下，烧坏mos管，因为在过压对MOS管造成破坏之前，二极管先反向击穿，将大电流直接到地，从而避免MOS管被烧坏。

　　2、防止管子的源极和漏极反接时烧坏MOS管，也可以在电路有反向感生电压时，为反向感生电压提供通路，避免反向感生电压击穿MOS管。

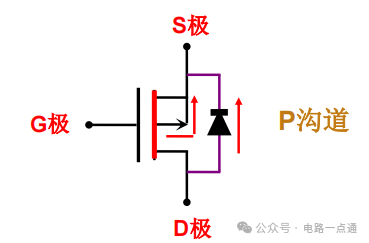

　　二、寄生二极管的方向判断

　　它的判断规则就是：N沟道，由S极指向D极;P沟道，由D极指向S极。

　　再继续看下面两张图：想像DS边的三节断续线是连通的不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：要么都由S指向D，要么都由D指向S。

　　MOS管的最常见应用——开关

　　一、开关作用

　　1、如下图所示：当PQ27控制脚G为低电平时，PQ27截止，此时PQ26的控制脚G为高电平，PQ26导通。

　　当PQ27控制脚G为高电平时，PQ27导通，此时PQ26的控制脚G为低电平，PQ26截止。

　　以上MOS开关实现的是信号切换(高低电平切换)。更多电子资料关注@电路一点通

　　2、MOS开关实现电压通断

　　3、MOS管在电路中的一般连接方法

　　NMOS管：D极接输入;S极接输出;

　　PMOS管：S极接输入;D极接输出;

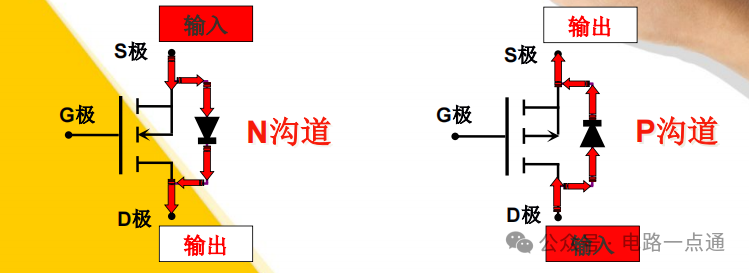

　　如果反过来接会是什么情况呢?看下面的图：

　　由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用。

　　4、MOS管的开关条件

　　控制极电平为“?V ”时MOS管导通(饱和导通)?控制极电平为“?V”时MOS管截止?这个问题涉及到MOS管原理，我们这里不谈，只记结果：

　　不论N沟道还是P沟道MOS管，G极电压都是与S极做比较。

　　N沟道：UG>US时导通。(简单认为)UG=US时截止。

　　P沟道：UGS时导通。(简单认为)UG=US时截止。

　　但UG比US大(或小)多少伏时MOS管才会饱和导通呢?UG比US大(或小)多少伏时MOS管才会饱和导通呢?这要看具体的MOS管，不同MOS管需要的压差不同。

　　常见的信号切换用MOS管：UG比US大3V---5V即可，实际上只要导通即可，不必须饱和导通。电压通断用MOS管：UG比US应大于10V以上，而且开通时必须工作在饱和导通状态。

　　常见的型号有AOL1448，AOL1428A，AON7406，AON7702，MDV1660，AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。

　　5、下面给出几个示例：

　　MOS管的作用——隔离

　　一、MOS管的隔离作用

　　如果我们想实现线路上电流的单向流通，比如只让电流由A——》B，阻止由B——》A请问可以怎么做?

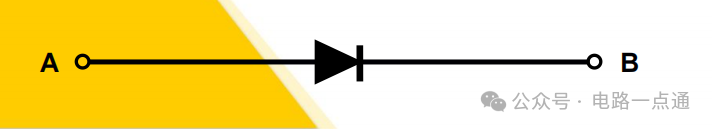

　　方法1：加入一个二级管

　　方法2：加入MOS管

　　此处MOS管实现的功能就是：隔离作用。 所以，所谓的MOS管的隔离作用，其实质也就是实现电路单向导通，它就相当于一个二级管。但在电路中我们常用隔离MOS，这是因为：使用二级管，导通时会有压降，会损失一些电压。而使用MOS管做隔离，在正向导通时，在控制极加合适的电压，可以让MOS管饱和导通，这样通过电流时几乎不产生压降。多电子资料关注@电路一点通

　　看下面的示例：

　　在我们每天都在使用的笔记本电脑主板上的隔离，其实质是将适配器电压(+19V)和电池电压(+12V左右)分隔开来。不让它们直接相通。但又能在拔除任意一种电源时，保证电脑都有持续的供电，实现电源无缝切换。

　　为什么在不用适配器时，还要用Q1隔离12V呢?

　　我找到的一种解释是：人们在使用笔记本电脑时，经常会同时插上适配器和电池。如果遇到电网停电，笔记本会自动切换到电池12V供电。这个时候适配器虽然不再供电，但仍相连在笔记本上。如果没有Q1隔离，12V电压会直接进入适配器内部的输出电路，有可能烧毁适配器。这一解释自己没有做过验证，大家可以讨论一下对与错。

　　如果不用Q2隔离，同时插上适配器和电池会怎样?

　　现象是：大电流。当然这只有在维修稳压电源上才可以看到：电流直接达到稳压电源的最大值6A以上，短路灯狂闪。电池充电不就是用较高的电压加到电池上来进行的吗?那么，你觉得，为什么会出现这样的现象呢?

　　讨论：“不用Q2隔离，或者是Q2被击穿短路时大电流的原因”

　　电池电压一般是在12V以下，我们就将其看作12V。19V电源呢，我们也可以当作一个大电池，那么一个19V的电池和一个12V的电池如下相连，导线中电流会是多少呢?

　　经过两次等效，就相当于将一根导线两端接到7V电池的两端。导线的电阻极小，如果我们认为它是0.1欧姆。那么在导线中流过的电流会是多少：

　　稳压电源的最大电流一般是6A左右，所以会出现大电流报警。而正常的电池充电电压是经过芯片精密控制的，一般只比电池实际电压高出一点点，以保证电流不会过大造成电池过分发热。当Q2隔离管击穿短路后，长时间的超负荷工作，极有可能损坏适配器。

　　MOS管作用总结(结合寄生二极管)

　　如果MOS管用作开关时，(不论N沟道还是P沟道)，一定是寄生二极管的负极接输入边，正极接输出端或接地。否则就无法实现开关功能了。所以，N沟道一定是D极接输入，S极接输出或地P沟道则相反，一定是S极接输入，D极接输出。

　　如果MOS管用作隔离时，(不论N沟道还是P沟道)，寄生二极管的方向一定是和主板要实现的单向导通方向一致。笔记本主板上用PMOS做隔离管的最常见，但也有极少的主板用NMOS来实现。
