软件工程师的问题，反正编译打包成exe以后谁也看不到。

　　硬件工程师的问题嘛，反正外壳一装。。。。嗨，一拆机看到那些飞线，就暴露。。。

　　工程师Vitamin Gone：

　　看到有老哥分享了飞线，我也有点按捺不住。

　　封装画错，美滋滋。。。

　　不飞线好意思说自己做硬件?

　　东西没调出来不要紧，线飞得够骚气就行

　　工程师3：

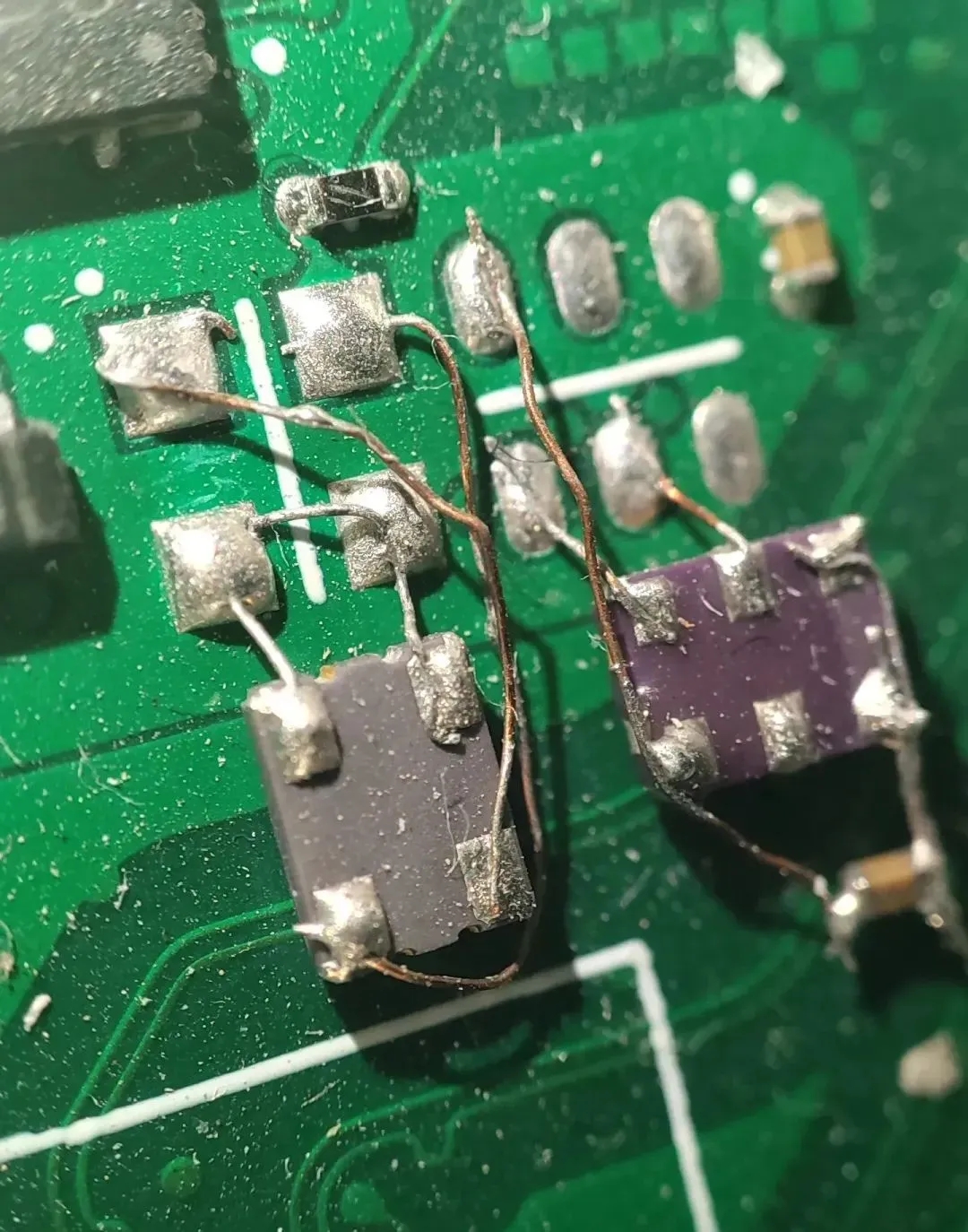

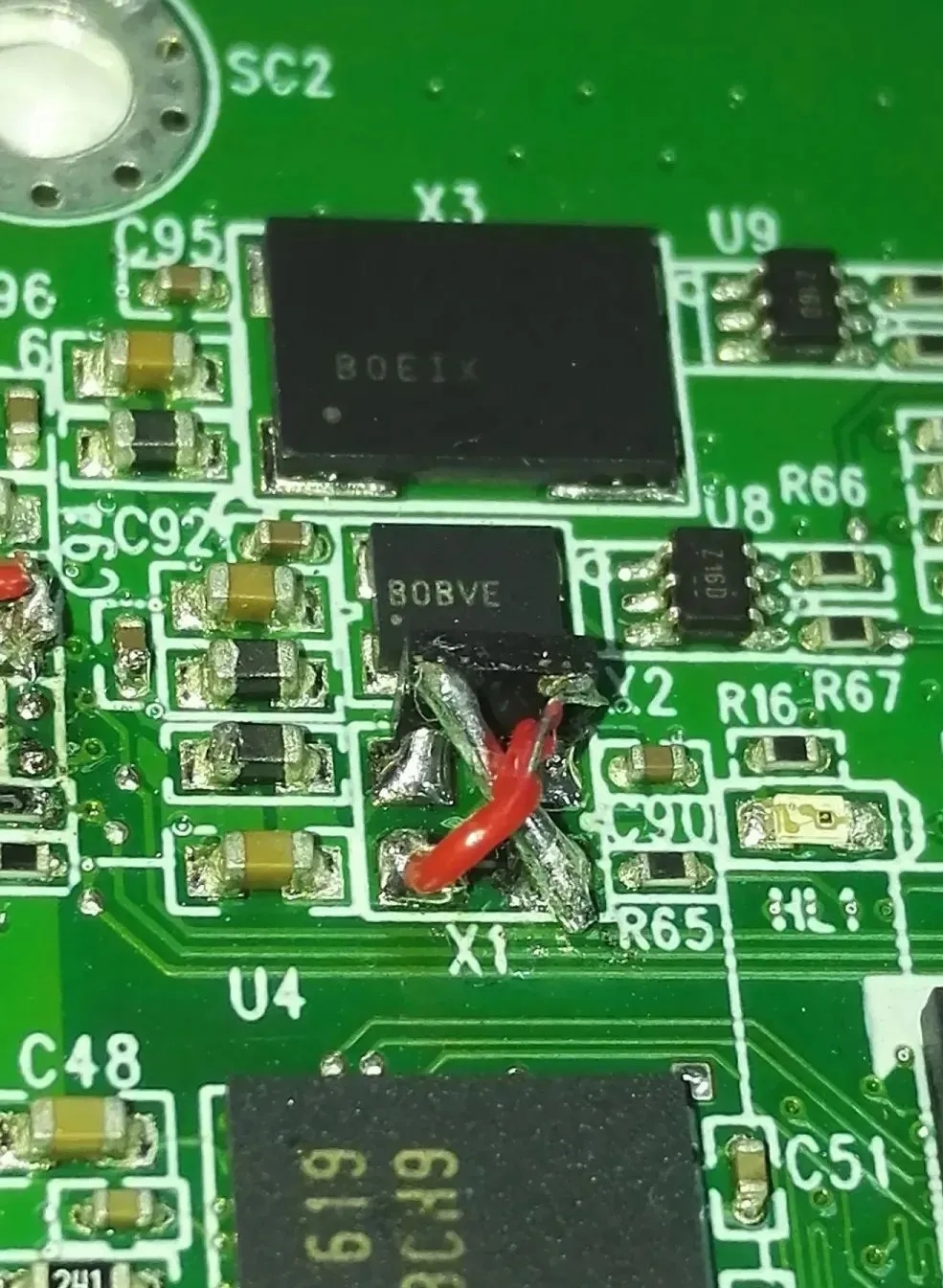

　　晶振两个脚画反了?简单，立起来再交叉飞跟线，完美。

　　硬件配置字与软件不匹配?改软件去啊。什么，软件忙不过来没人改?!好好好，我改，我改!

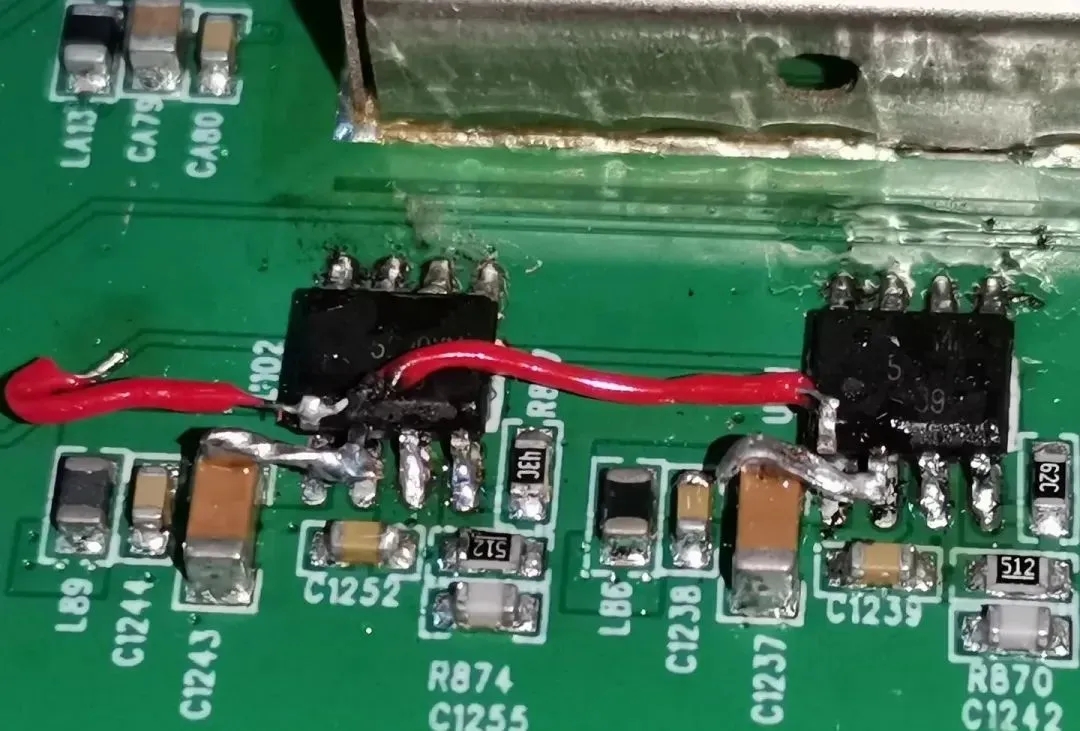

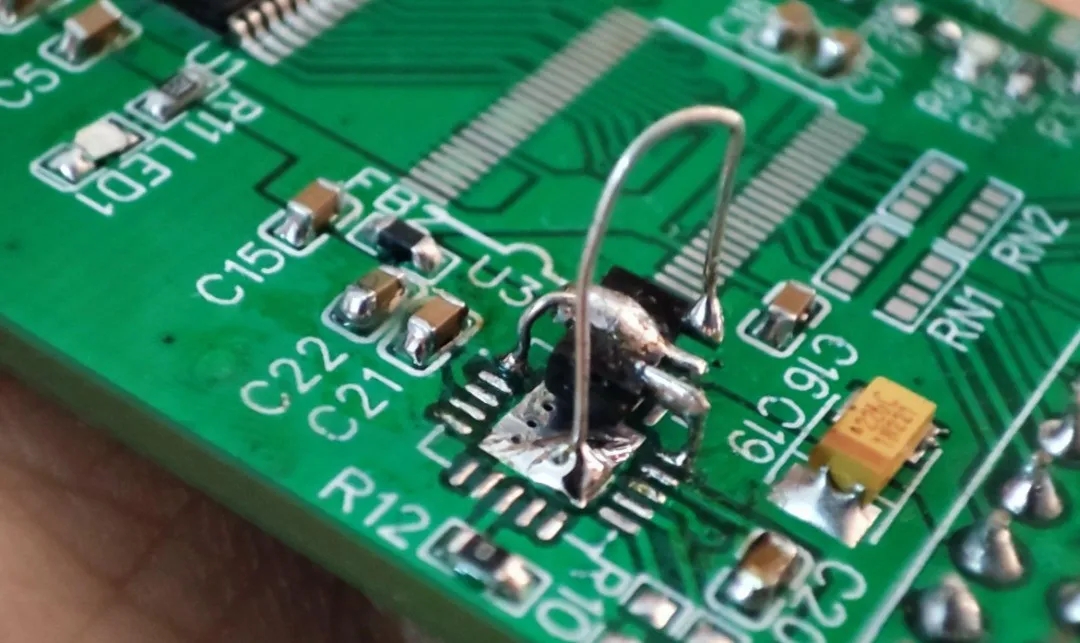

　　电源俩脚画反了?把脚翘起来飞线完事。(还好没用那种没脚的)

　　咦怎么不小心把一路时钟驱动器输入接地了???嘿，旁边的兄dei，借个火儿。

　　软件：你芯片炸了。

　　我：哪啊，这不是好的么?

　　软件：你拿放大镜仔细看。

　　我：......我说了多少遍了不要热拔插不要热拔插不要热拔插!!!

　　糟糕忘记预留补偿网络的位置了。没关系，SMD搭棚焊接，古典与现代的结合!

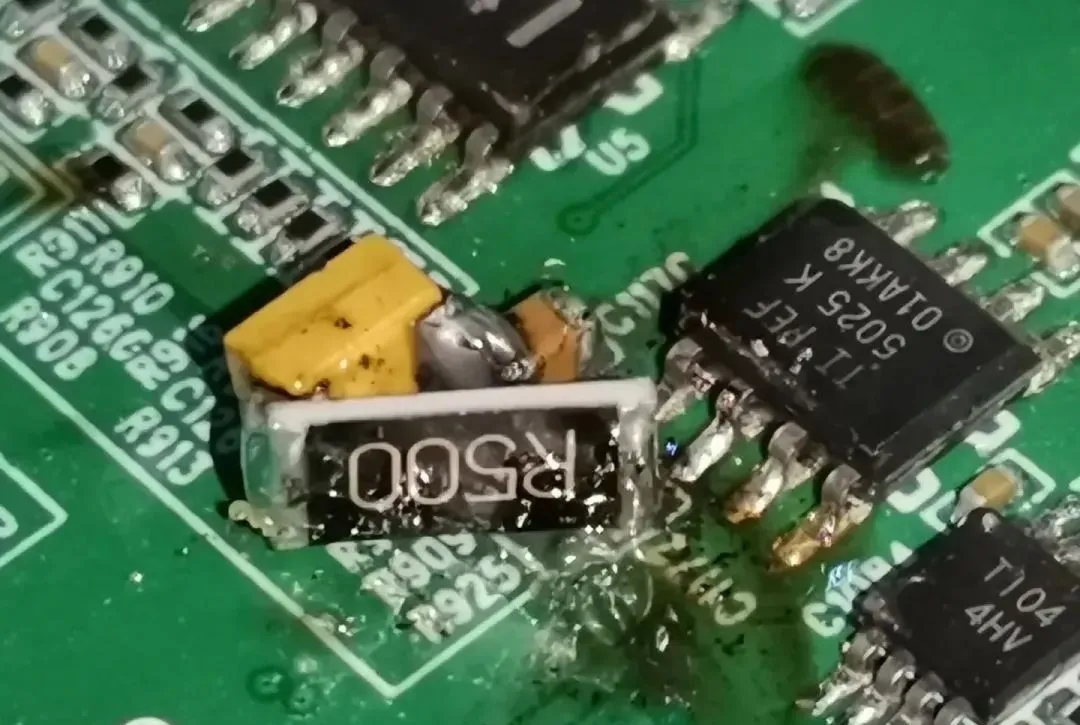

　　电容ESR太小导致电压参考环路不稳定，找电源组要个小电阻去。

　　我：你们有没有小一点的电阻，零点几欧姆那种?

　　同事：有，给你。

　　我：这也太大了吧，有小一点的么?

　　同事：没有，最小就这个了。

　　我：......算了我想想办法。

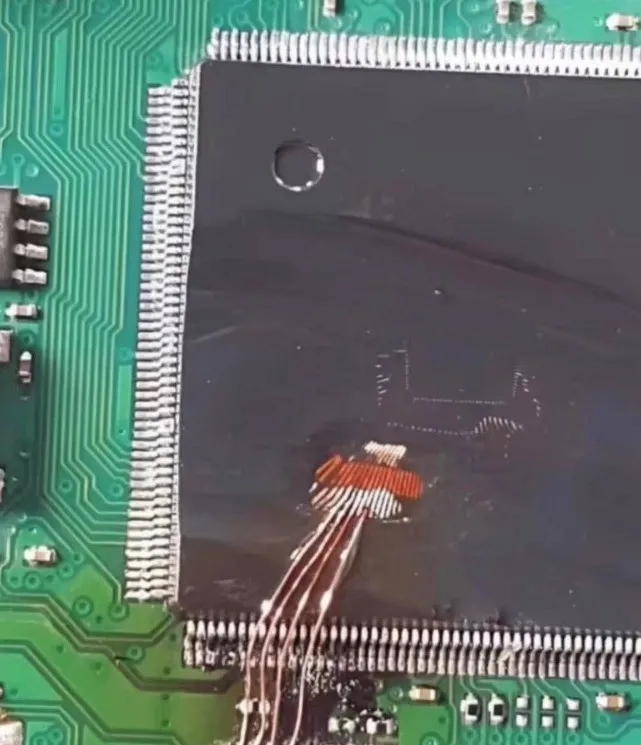

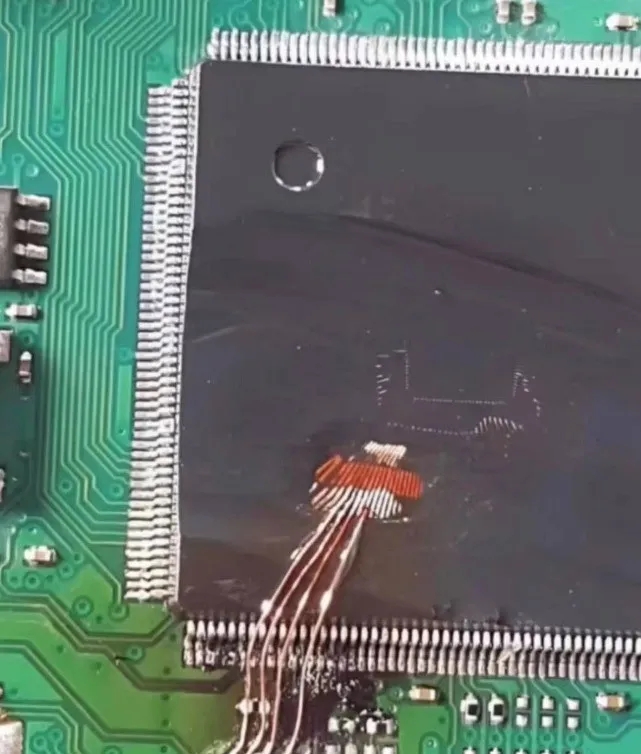

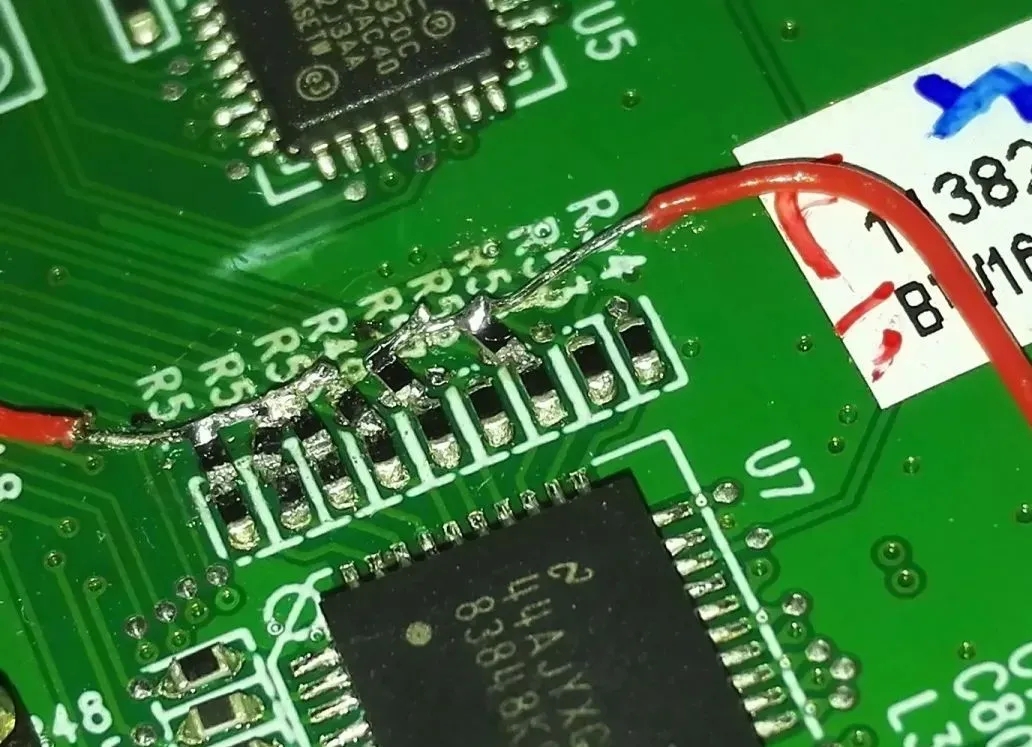

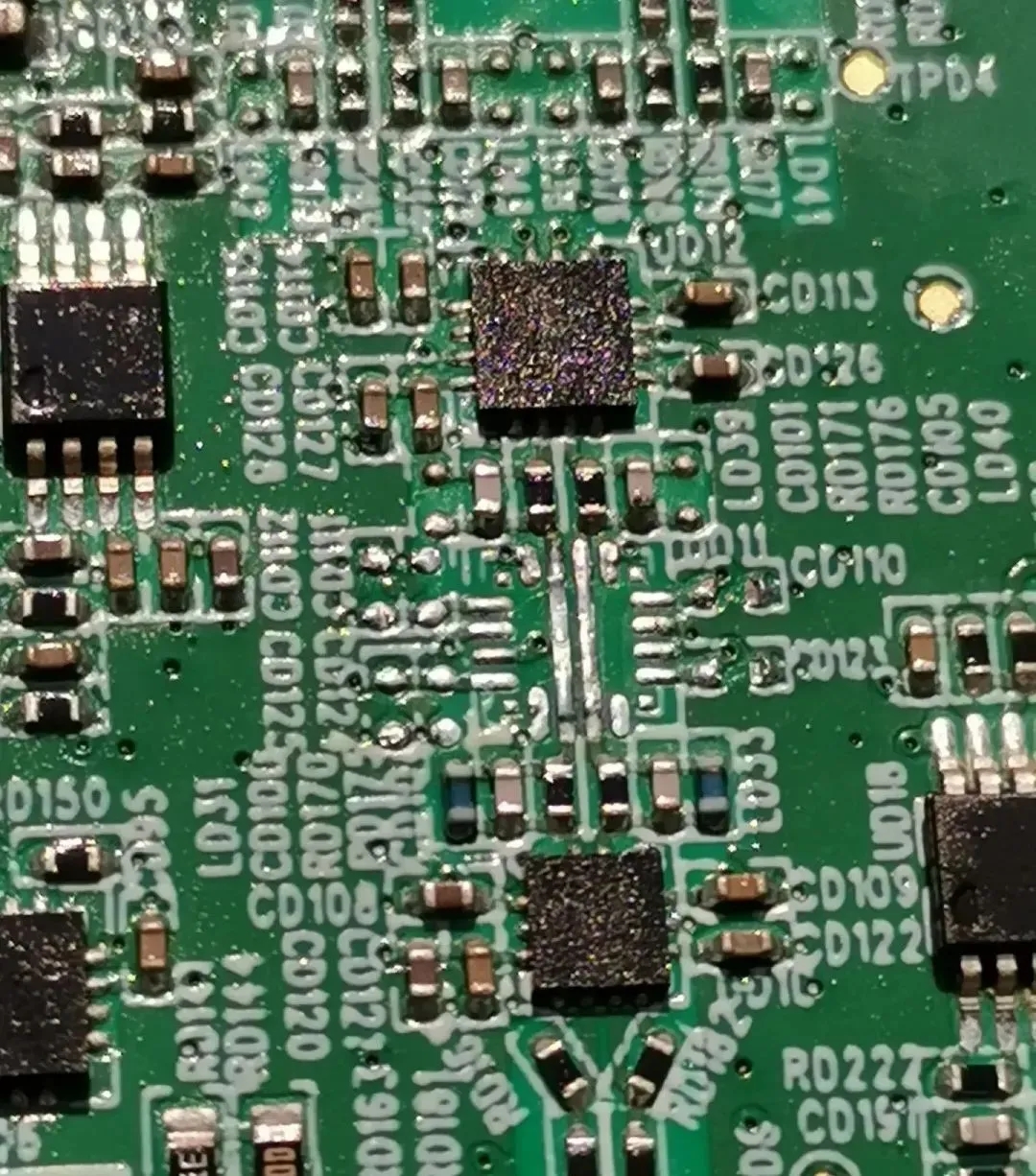

　　好吧，鉴于总有人怀疑我焊功，我给整个新活，不就是引脚中心间距距0.5mm的QFN嘛，FPC触点抠下来刚好够飞线，看起来就跟原生走线一样。

　　学会各种骚操作以后就不用怕设计出错了

　　工程师“颓废的大学生”：

　　能咋办做贼心虚的打着哈哈修咯。就是不爱用面包板

　　浮空飞线法

　　超限超限把我超度了算了。

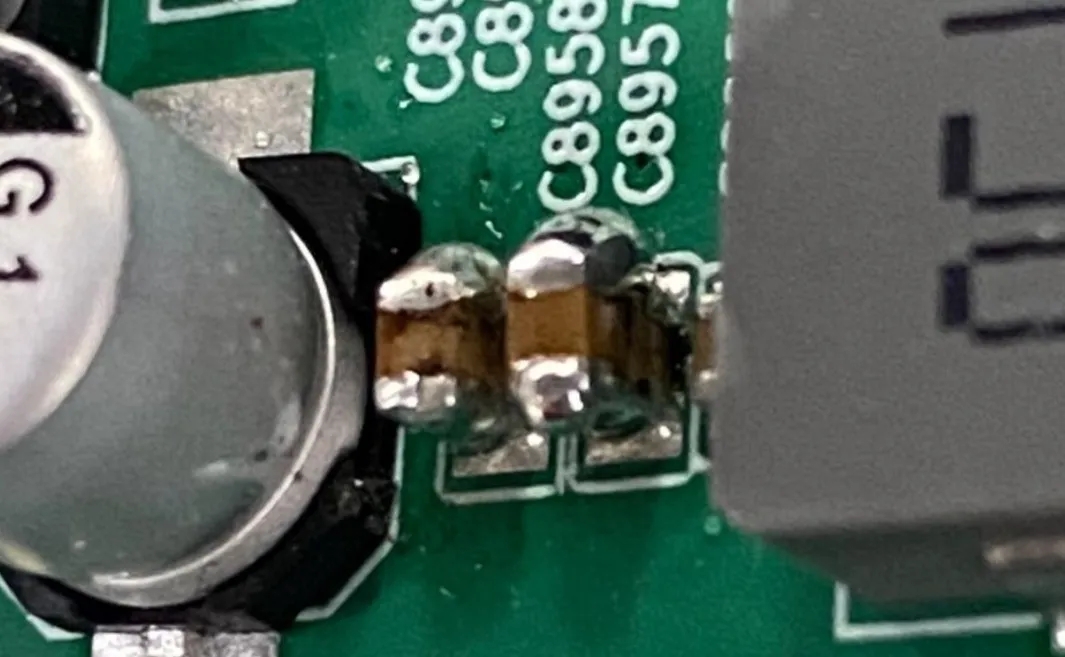

　　我们一起叠高高

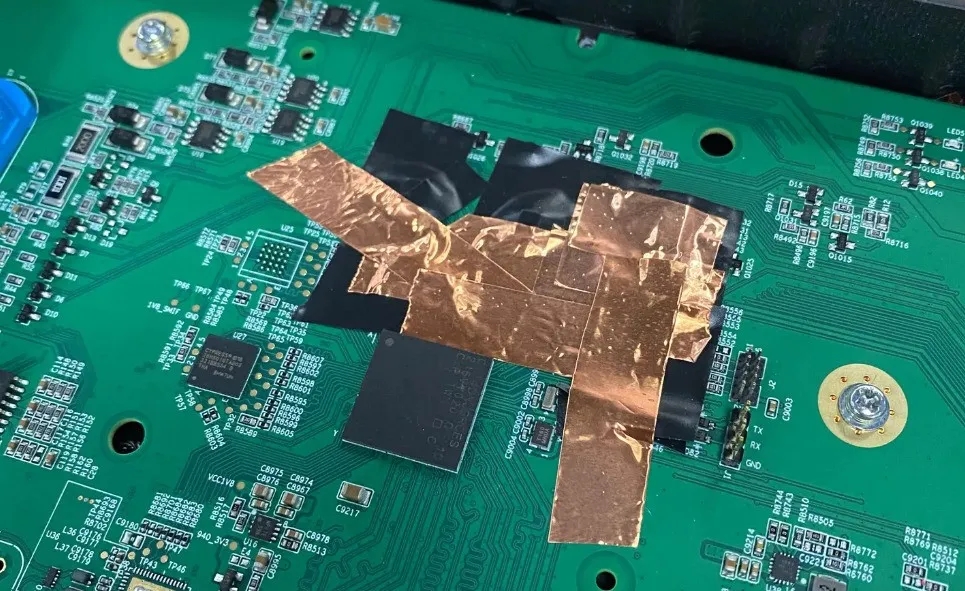

　　铜箔封印法!施咒摸眯摸眯轰!!

　　做贼心虚嘿嘿嘿。玩硬件很快乐的哟～

　　工程师“铴锣”：

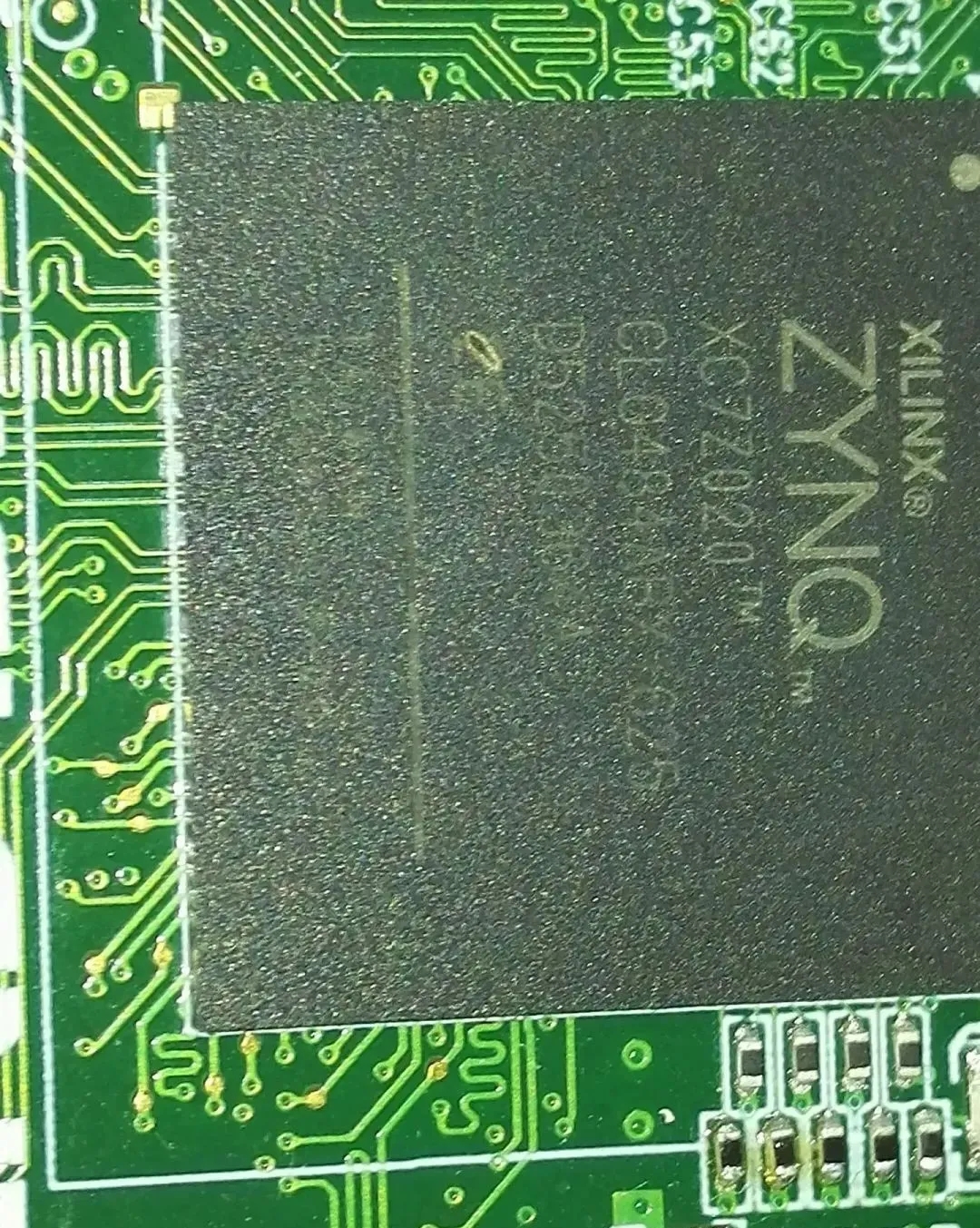

　　让我知道几百兆的飞线似乎没什么问题

　　工程师DOT小文哥：

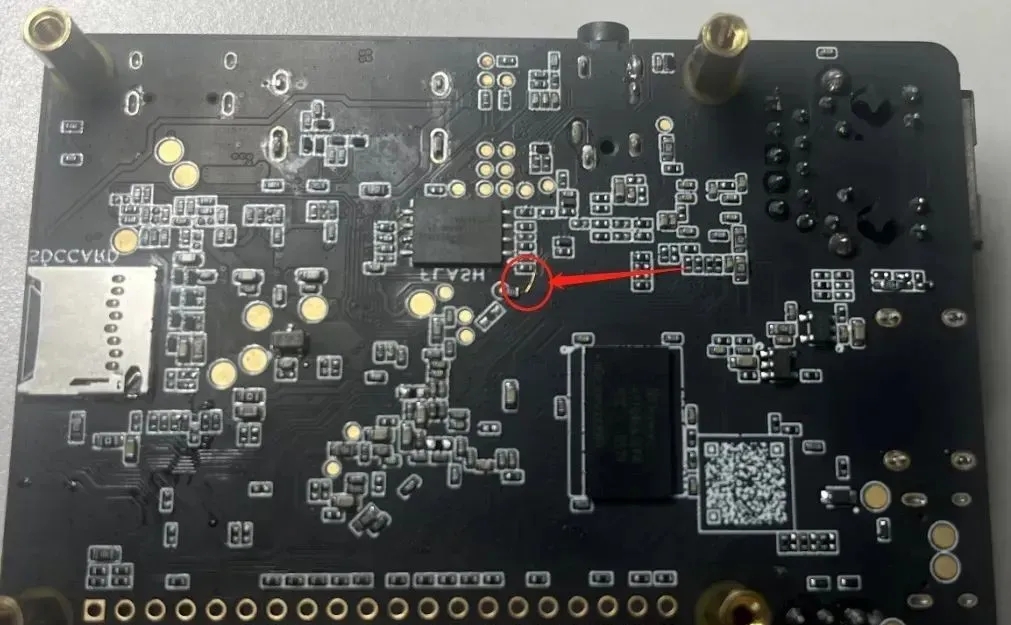

　　如图，之前某硬件工程师设计的板子，一个设计小错误导致图中这个地方要飞线，就这么小一点，50块板子，飞线飞到眼睛都花了，硬件主管带着小弟在焊接房飞了一个下午。

　　有一次客户也是，到了小批量试产阶段才发现一个小错误，也是要飞线，2000块板子，因为赶交期，硬件部门连主管几号人+工厂焊接技工在工厂飞了三天三夜。

　　最大一次见过七八千块板子要飞线的，硬件直接现成辞职了，当月工资都不要了。

　　工程师adore：

　　改呗，还能咋滴。试制出错再正常不过了，大厂也一样。

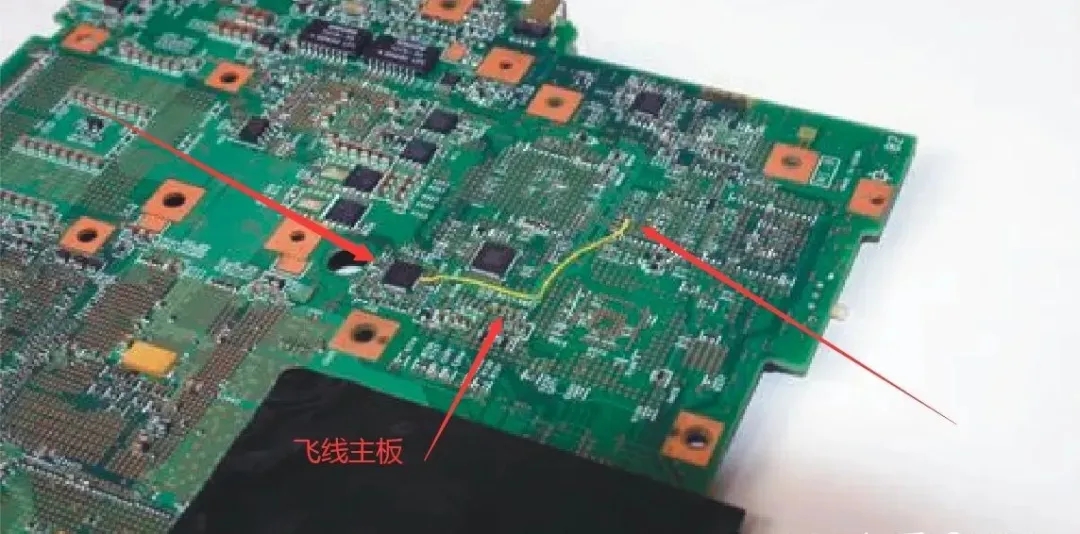

　　曾经收的俩工程样品，联想的摄像头，左边这不照样是手工飞线，只不过飞的规矩一点还打胶固定，比我上学电子课那灵魂走线漂亮多了。只不过像当年联想飞线门那样在量产机上搞飞线，那可就丢人丢大发啦(￣∇￣)

　　又要飞线啦

　　这个飞线还颇具艺术感哈;

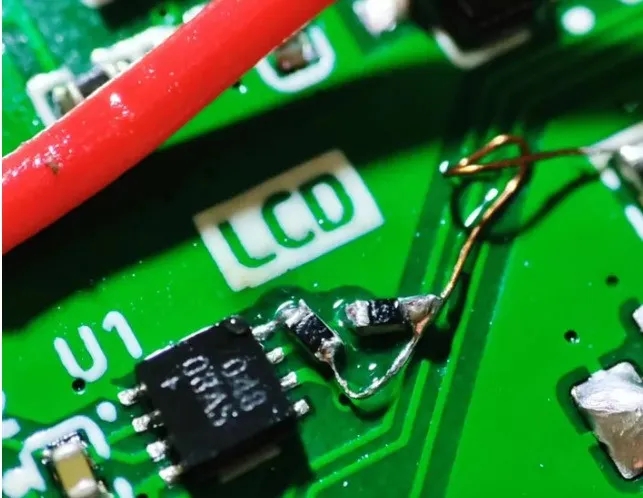

　　贴片小电阻上飞线，考验手艺了，我也这么干过。不过最好完事后打点热熔胶，凑合着还能用一用

　　这个貌似是在给晶振飞线

　　这个要不出来搞笑的，就是大神级别的存在了。
