万亿增长的背后，光伏产业车间的秘密
光伏排版工艺是指将电池串平铺在放置有tpt背板和eva膜的玻璃上的过程，也是光伏板装配的主要步骤。
光伏作为当下火热和内卷的赛道之一，在2022年3月，全球光伏累计装机容量就轻松突破了1000GW大关，正式进入“太瓦时代”。这其中，中国的比重超过1/3。目前，中国光伏产业链所有环节均实现国产化，供应链实现自主自控，光伏电池转换效率多次刷新世界纪录。
飞速的增长预示着中国光伏借着“碳中和”的浪潮与技术的革新，再度冲上了产业的前沿。
技术革新、工艺创新的秘密就藏在车间里
光伏产业链包括硅料、拉棒、切片、电池片、电池组件、电池板、应用系统等6个环节。
经过十余年的发展，光伏组件全产业链的自动化生产已经发展得较为成熟。光伏组件自动化生产线将光伏组件生产过程全部自动化，由各种作业单元组合完成，能够实现上料后的光伏组件全部过程自动化。
其中，将太阳能电池单元组合成整体电池板，且要使其能够承受长年的苛刻使用条件，这样的工艺不仅要求极高，而且需要大量的人力。为帮助降低这些成本，制造商们正越来越多地使用机器人以实现自动操作。
机器人将电池串摆放在玻璃上的光伏排版机具有“高精度、高速度、高稳定性、大惯量无抖动、专业性更强”五大特点，大大提升了生产效率和精度。本期小明就来为大家分享【光伏排版机器人中明治传感器的解决方案】。
01 上花篮机

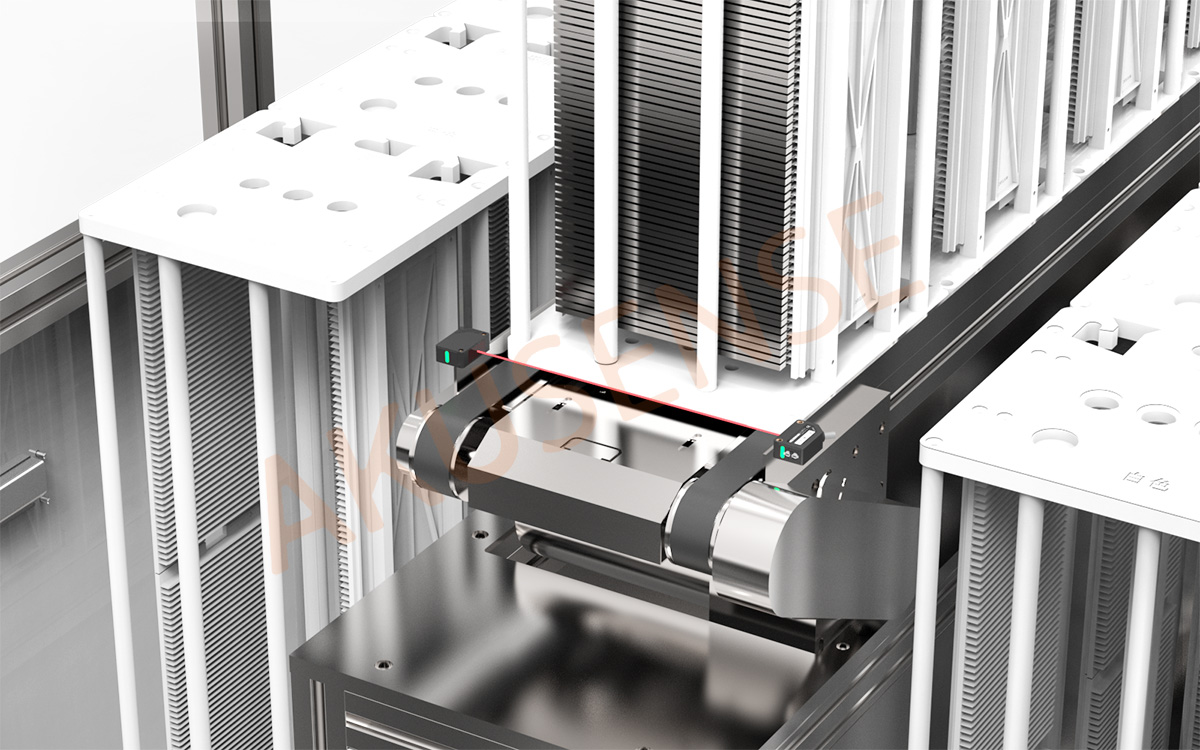

对射型光电传感器 PTE-TM10系列
场景需求：线此工位位于叠瓦焊工序前进行上料
应用难点：被测物是光伏花篮，颜色有黑色、深蓝色、乳白色、淡黄色等，对传感器检测稳定性要求高;且线生产速度极快，约100mm/s，一旦检测不稳定或漏检，将会造成较大损失，对传感器的响应速度提出了较高的要求。
解决方案：
1、使用对射检测原理的光电传感器，从检测原理上保障了检测稳定性，符合该工位对检测稳定性的要求;
2、传感器检测距离远可以达10米，在此场景下完全满足，检测距离可调节，安装调试非常方便;
3、传感器响应时间3.3ms，具备高速运动过程中依旧可以准确检测的能力，在此高速运行工位上非常适合;
4、产品采用优质调制光源，长时间工作亦不会产生明显的光衰现象，可为设备长期稳定运行保驾护航;
5、产品抗光干扰能力较强，阳光照射可达到10000lux，白炽灯照射可达到3000lux，在设备夜间运行时，如有照明灯光干扰的情况下依旧可稳定检测。
02 机构模组限位
槽型传感器 ST-303系列
场景需求：检测模组移动的极限位置，要求重复精度高
解决方案：
1、传感器采用芯片一体化设计，重复精度高，可达0.01mm，可精确检测模组移动的位置 ;
2、3KHz高速响应，0.03ms响应，硬核助力设备高效运作;
3、产品线丰富，有F/T/K等12种形状可供选择，多种输出方式指示灯自由选择。
03 区域安全防护

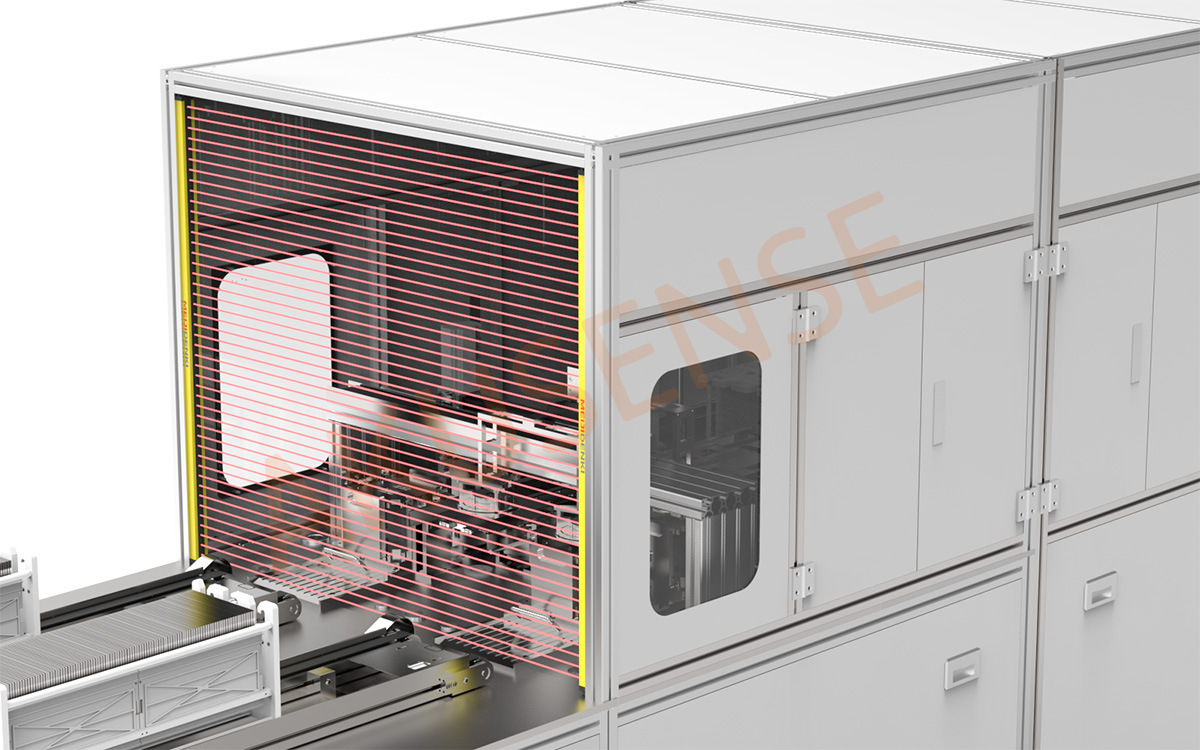

安全光幕 BZL系列
场景需求：防止进入车间的人员误入设备工作区域，受到伤害，严禁手指头伸入此区域
解决方案：
1、采用明治BZL系列薄型安全光幕，截面积为17.2*30mm，尺寸比普通光幕小巧，方便安装;
2、多种光轴间距和光轴数可供选择，光轴间距包括10mm，14mm，20mm，25mm，30mm，40mm，小检测物为手指可选择10mm，手掌选择20mm;
3、毫秒级响应时间，当有异物入侵保护区域时，传感器向机器发送报警信号驱动机器停止动作，从而避免车间人员受伤以及设备运作时受到干扰。
04 无人叉车安全避障
激光传感器 AS-33C系列
场景需求：达到避障的目的，防止与过道中来往车辆碰撞，检测距离2米
检测难点：
1、适配多种设备上下料叉车的需求
2、无人叉车运行空间紧凑，雷达尺寸也需要更为小巧精细
3、需要适应人机混行、多车混行的工作场景
4、实时精准地进行测距，保障叉车运行路径安全
解决方案：
1、采用明治激光避障雷达AS-33C系列，对需要防护的区域做出设定，给出报警信号(注意、预警、报警)软件清晰显示检测范围内人员和物体的信息;
2、TOF测量原理，对设备270°范围进行精准测量，70%反射率时远可检测10米，10%反射率时远可检测4米，满足客户的检测距离需求 ;
3、具备设备自检功能，异常报警功能，自检功能可检测激光雷达本身是否有异常，异常报警功能可检测周围环境。
05 光伏板后段(上下料)

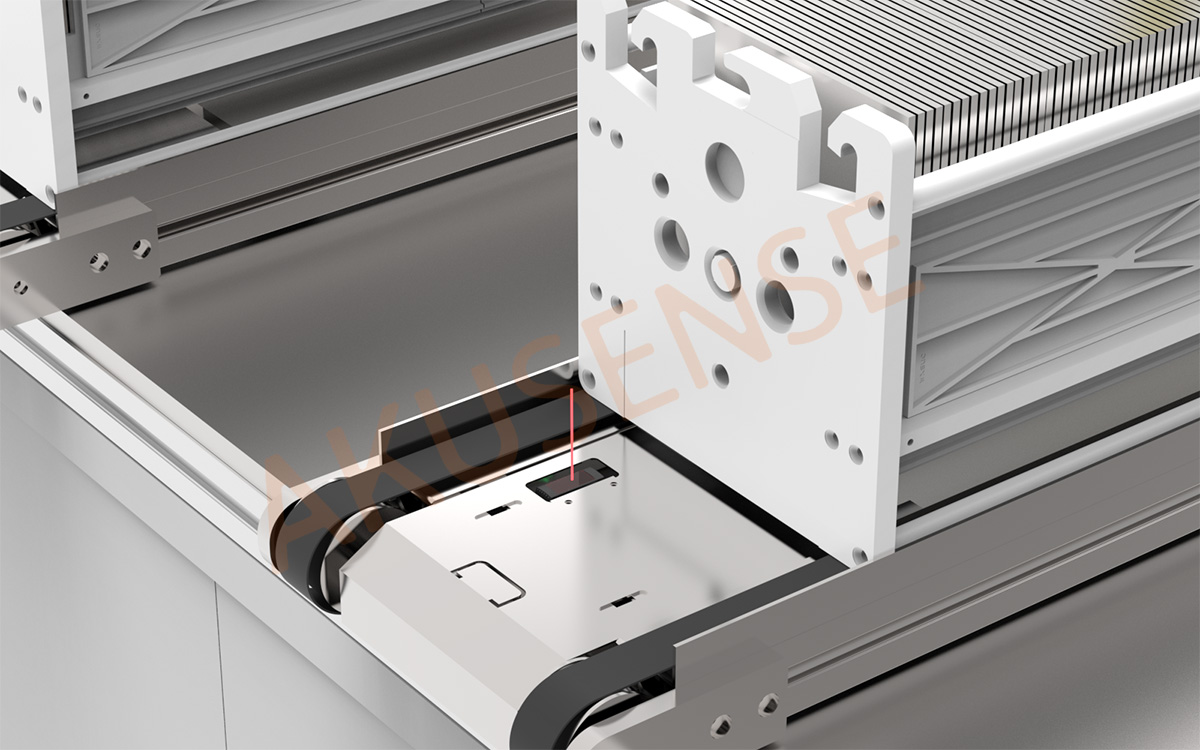

背景抑制型光电 ESB-BS15系列
场景需求：此工位位于光伏后段工艺中，需要传感器对光伏板上下料进行定位。
检测难点：
1、检测物为硅晶片，传感器朝上垂直安装，检测距离70mm，设备上方有LED照明灯，会对传感器造成光干扰;
2、在设备运行过程中，由于高速移动，物料会有轻微的抖动，要求传感器依旧能够精准识别硅片，并迅速触发信号给到上位机，要求响应时间小于1ms;
3、此工位对于检测精度要求高，需要重复精度小于0.5mm，
4、此设备生产多类型的硅晶片(包括高亮面、深蓝色、深灰色等多种处理表面)要求一款传感器可以兼容检测所有产品
解决方案：
1、采用明治背景抑制型光电，不受任何颜色的影响，可以保证传感器对所有种类物料定位的稳定性;
2、检测距离达到150mm，检测距离可调，可通过顶部旋钮调节，安装调试方便;
3、响应时间小于1ms ，可在稳定检测的同时保证检测效率，光斑小检测精度高;
4、传感器抗光干扰能力较强，阳光照射可达到10000lux,白炽灯照射可达到3000lux，可较好解决目标工位周围环境光较强且硅片本身反光的困扰。
